UZ41SM柱塞閘閥
由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成 (如圖)。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。
UZ41SM柱塞閘閥特點:
在閥門中柱塞與密封環采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨 性高的無毒新型密封材料,所以密封可靠、經久耐用,從而提高閥門的使用壽命。柱塞閘閥是根據原有的閘閥連接尺寸設計制造的,由于閘閥在使用過程中出現外漏,密封環帶復性較差,使用壽命短等缺點,本柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點,成為一種結構新穎的無泄漏柱塞閘閥。
UZ41SM柱塞閘閥性能:
實驗項目 |
實驗介質 |
實驗壓力 |
壓強實驗 |
水 |
1.5PN |
高壓密封試驗 |
水 |
1.1PN |
低壓氣密封試驗 |
氣 |
0.5-O.7MPa |
UZ41SM柱塞閘閥零部件材料表:
閥體 |
鑄鋼,鑄鐵,不銹鋼,含鉬不銹鋼 |
閥桿 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
柱塞 |
鉻鎳鈦不銹鋼 |
軸承 |
GCR15,440,304,316 |
孔架 |
不銹鋼 |
螺母 |
黃銅 |
封環 |
柔性石墨 |
柄帽 |
塑料 |
上蓋 |
CF8M,CF3,CF3M |
手輪 |
ASTM A536 Gr.60-40-18、A216-WCB |

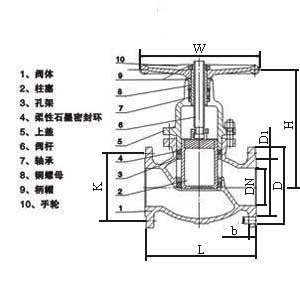

UZ41SM柱塞閘閥:(圖)
UZ41SM柱塞閘閥外觀尺寸:
DN(mm) |
UZ41SM-16Y、P、R |
|||||||||
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
L |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
H |
170 |
190 |
210 |
250 |
270 |
300 |
340 |
380 |
420 |
450 |
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
270 |
310 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
D1 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
t |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
n-φ |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
UZ41SM柱塞閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
收貨單位,收貨人,地址,收驗時間,聯系電話。
