D342X雙偏心蝶閥
適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用,尤其適用于自來水管路上,作為調節和截流設備使用。在單偏心蝶閥的基礎上進一步改良成型的就是目前應用最廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。
D342X雙偏心蝶閥特點:
1、結構簡單緊湊,重量輕,90°旋轉,開關迅速。
D342X雙偏心蝶閥性能:
公稱通徑 DN
100~1200
100~1200
mm
公稱壓力 PN
1.0
1.6
MPa
試驗壓力
密封
1.5
2.4
MPa
殼體
1.1
1.76
MPa
適用溫度(℃)
-10℃~120℃
適用介質
淡水、污水、空氣等
D342X雙偏心蝶閥零部件材料表:
名稱
國標
美標ASTM
英標BS
閥體
HT200、鑄鋼、WCB
A126 Class
B1452-20
閥板
QT500
A536 65-45-12
BS2789-65
轉軸
2Cr13
420
Bs970
轉套
ZCuZn38Mn3Pb2
B36
Bs1400
閥板密封圈
丁腈橡膠
D2000 Aa6014
Bs2494 Buua-N
閥體鋼環
0Cr18Ni9
S32100
BS321S12

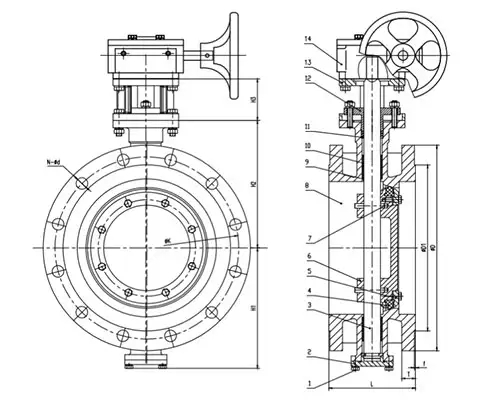

D342X雙偏心蝶閥結構:(圖)

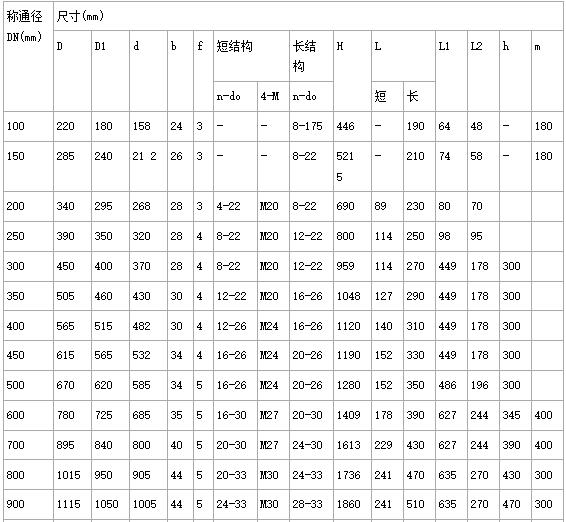

D342X雙偏心蝶閥外觀尺寸:
D342X雙偏心蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
2、設計合理,裝拆容易,便于維修。
3、采用偏心結構,減少密封圈的磨擦,延長閥門使用壽命。
4、完全密封,泄漏為零。
5、更換閥板密封圈、O型圈、蝶板、轉軸等材質,可適用多種介質和不同溫度。
