D73H美標蝶閥
采用三維偏心斜錐形閥座密封,蝶板密封采用新型金屬片與彈性材料層疊而成,嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封,所以密封面摩擦阻力小,關閉時具有越關越緊功能,這樣密封性可靠,開啟確保密封面完全脫離接觸,保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點,且在高曙下能正常使用,克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求,選用不同密封面材料,以保證密封面耐磨損、耐腐蝕、使用壽命長。
D73H美標蝶閥特點:
1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
D73H美標蝶閥性能:
公稱通經DN(in) |
2"-36" 2"-36" |
公稱壓力PN(MPa) |
150LB 300LB |
實驗壓力Ps(MPa) |
3.0 7.5 |
密封試驗 |
2.2 5.5 |
適用介質 |
水、蒸汽、油品、酸堿類、海水 |
適用溫度 |
-40~425℃ |
D73H美標蝶閥零部件材料表:
閥體 |
WCB、CFB、CF8M |
閥板 |
WCB、CFB、CF8M |
閥桿 |
316、304 |
填料 |
柔性石墨、氟塑料 |

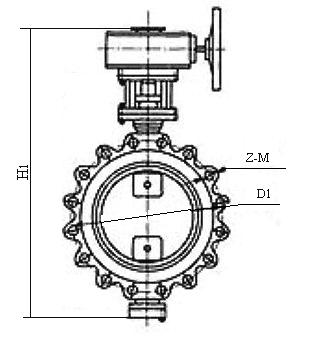

D73H美標蝶閥結構:(圖)

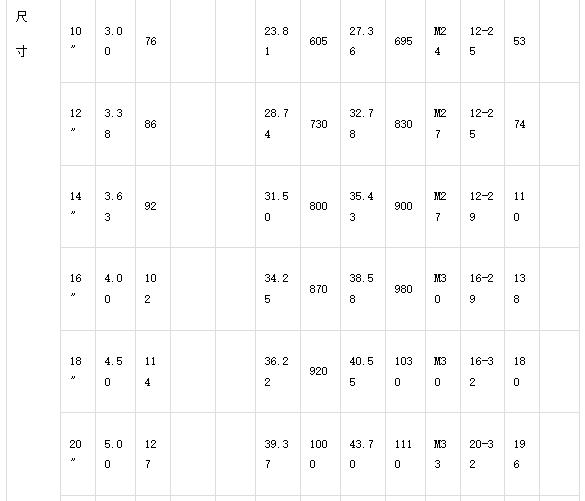

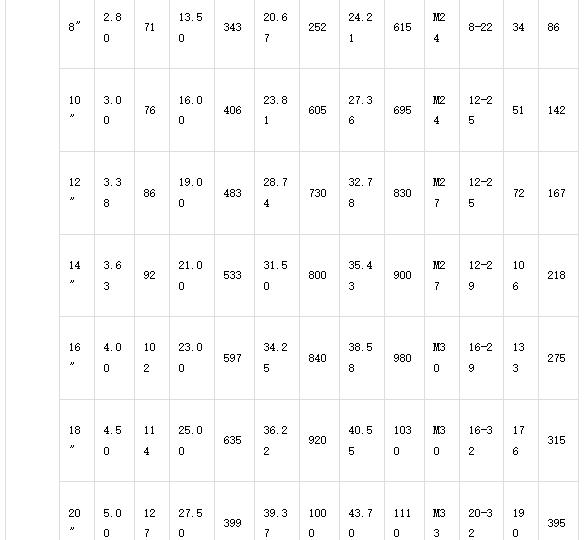

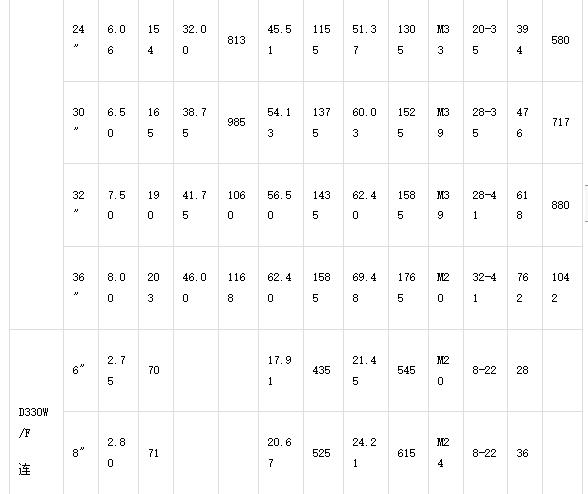

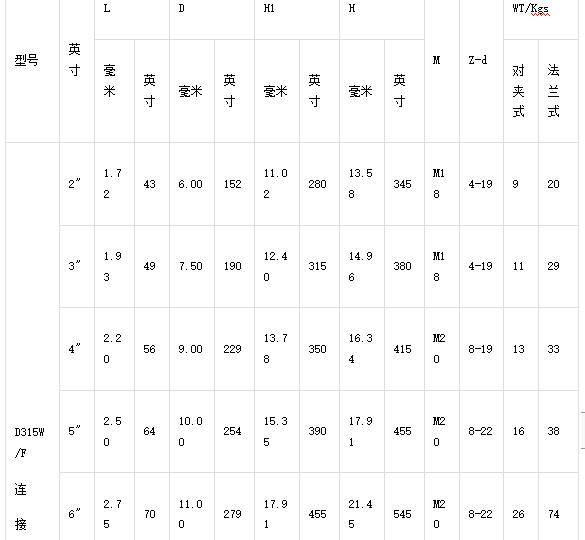

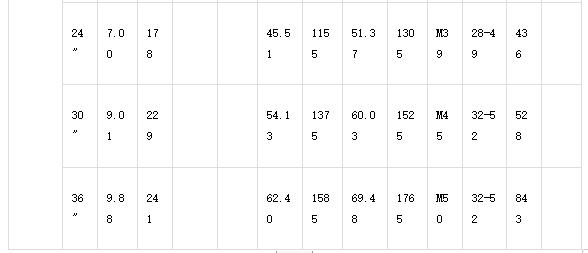

D73H美標蝶閥外觀尺寸:
D73H美標蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
