KPF-16C平衡閥
平衡閥的原理是閥體內的反調節,當入口處壓力加大時,自動減小通徑,減少流量的變化,反之亦然。如果反接,這套調節系統就不起作用。而且起調節作用的閥片,是有方向性的,反向的壓力甚至可以減少甚至封閉流量。既然安裝平衡閥是為了更好的供暖,就不存在反裝的問題。如果是反裝,就是人為的錯誤,當然就會糾正。平衡閥屬于調節閥范疇,它的工作原理是通過改變閥芯與閥座的間隙(即開度),改變流體流經閥門的流通阻力,達到調節流量的目的。平衡閥相當于一個局部阻力可以改變的節流元件,對不可壓縮流體,由流量方程式可得。該產品是供熱系統中的理想產品,高介質溫度為1 00℃。
KPF-16C平衡閥特點:
1、理想的調節性能;
2、較好的截止功能;
3、精確到1/10圈的開啟狀態顯示;
4、理論流量特性曲線為等百分比特性曲線;
5、啟閉鎖定裝置;
6、對應每個整圈都有因定的流量系數,調試中只要測量出閥門兩端壓差,就可以方便計算出流經閥門的流量;
7、聚四氟乙烯和硅膠密封,密封性能可靠;
8、內部元件采用YICr18Ni9或銅合金制造,抗腐蝕能力強,使用壽命長;
9、內升降閥桿,無須預留操作空間。
10、它是一種組合閥。
KPF-16C平衡閥性能:
公稱壓力 |
試驗壓力(MPa) |
工作壓力(MPa) |
適用溫度 |
適用介質 |
||
殼體 |
密封 |
P20 |
P12 |
|||
1.6 |
2.4 |
1.76 |
1.5 |
1.6 |
≤100℃ |
水、油品等非 腐蝕性液體 |
KPF-16C平衡閥零部件材料表:
零件名稱 |
閥體、閥蓋、 閥瓣、填料壓套 |
閥桿 密封圈 |
閥桿螺母 |
墊圈 |
填料 |
材料 |
灰鑄鐵 |
不銹鋼 |
鑄銅 |
橡膠石棉板 |
膨脹石墨 |

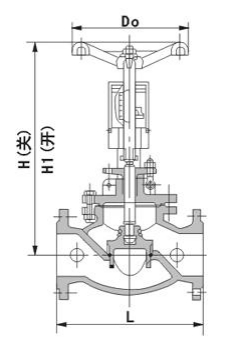

KPF-16C平衡閥:(圖)
KPF-16C平衡閥外觀尺寸:
公稱通徑 |
尺寸 |
|||
L |
H |
H1 |
D0 |
|
15 |
130 |
150 |
160 |
80 |
20 |
150 |
160 |
170 |
80 |
25 |
160 |
182 |
197 |
80 |
32 |
180 |
192 |
207 |
90 |
40 |
200 |
250 |
270 |
100 |
50 |
230 |
264 |
284 |
120 |
65 |
290 |
380 |
410 |
200 |
80 |
310 |
413 |
448 |
200 |
100 |
350 |
446 |
506 |
240 |
125 |
400 |
540 |
595 |
240 |
150 |
480 |
623 |
688 |
360 |
200 |
495 |
687 |
762 |
400 |
250 |
622 |
782 |
867 |
500 |
300 |
698 |
914 |
1009 |
500 |
350 |
787 |
968 |
1073 |
680 |
400 |
914 |
1037 |
1152 |
680 |
500 |
978 |
1440 |
1440 |
|
600 |
1295 |
1790 |
1790 |
KPF-16C平衡閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
