閘閥 楔式閘閥
更新：2022/8/9 16:45:15??????點擊：
- 品牌：???工開閥門
- 型號：???Z41H
產品介紹
Z41H楔式閘閥
廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
Z41H楔式閘閥特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
Z41H楔式閘閥制造標準：
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB12234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 HB/T9092 |
Z41H楔式閘閥技術參數：
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
|
氣密封試驗 |
0.4-0.7 |
|||||

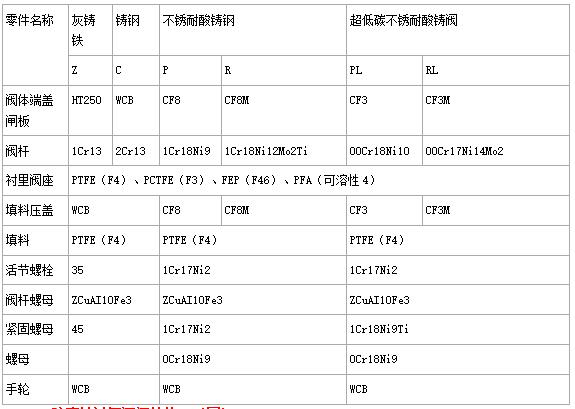

Z41H楔式閘閥零部件材料表：

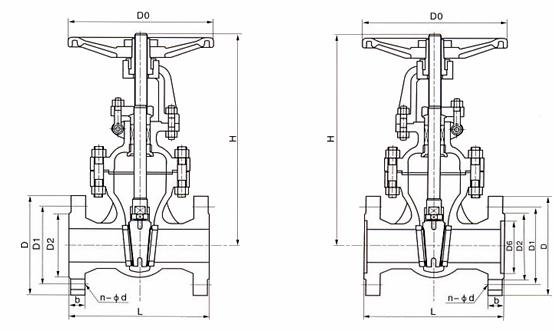

Z41H楔式閘閥結構：（圖）
Z41H楔式閘閥外觀尺寸：
|
1.6MPa |
DN |
L |
d |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
凸面法法 |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
190 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
205 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
270 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
310 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
358 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
373 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
435 |
280 |
|
|
100 |
300 |
25 |
180 |
155 |
20 |
8-Φ18 |
500 |
300 |
|
|
125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
614 |
320 |
|
|
150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
674 |
320 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-Φ23 |
818 |
400 |
|
|
250 |
450 |
405 |
355 |
320 |
30 |
12-Φ25 |
969 |
450 |
|
|
300 |
500 |
460 |
410 |
375 |
30 |
12-Φ25 |
1145 |
500 |
|
|
350 |
550 |
520 |
470 |
435 |
34 |
16-Φ25 |
1280 |
500 |
|
|
400 |
600 |
580 |
525 |
485 |
36 |
16-Φ30 |
14852 |
560 |
|
|
450 |
650 |
640 |
585 |
545 |
40 |
20-Φ30 |
1541 |
600 |
|
|
500 |
700 |
705 |
650 |
608 |
44 |
20-Φ34 |
1676 |
640 |
|
|
600 |
800 |
840 |
770 |
718 |
48 |
20-Φ41 |
1874 |
720 |
|
|
700 |
900 |
910 |
840 |
788 |
50 |
24-Φ41 |
2083 |
800 |
|
|
800 |
1000 |
1020 |
950 |
898 |
52 |
24-Φ41 |
2400 |
950 |
|
|
900 |
1100 |
1120 |
1050 |
998 |
64 |
28-Φ41 |
2950 |
1000 |
|
|
1000 |
1200 |
1255 |
1170 |
1110 |
56 |
28-Φ48 |
3245 |
1000 |
Z41H楔式閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
