ZDSJ電動角式調節閥
由3810L型(或PSL系列)直行程電子式電動執行機構和角型調節閥體組成。內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動角式調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 閥體為直角形,閥芯為單導向結構,閥體流路簡單,阻力小。電子式電動角式調節閥特別適用于高粘度,含有懸浮物和顆粒狀介質流體的調節,可避免結焦、粘結、堵塞。
ZDSJ電動角式調節閥技術參數:
執行器型號 |
3810L系列、PSL系列 |
主要技術參數 |
電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC |
防護等級:相當IP55、隔爆標志:ExdⅡBT4、手操功能:手柄 |
|
環境溫度:-25~+70℃、環境濕度:≤95% |
ZDSJ電動角式調節閥零部件材料表:
1 |
閥體 |
WCB |
LCB |
WC9 |
2 |
閥座 |
304 |
304 |
304 |
3 |
閥芯 |
304 |
304 |
304 |
4 |
導向套 |
304 |
304 |
304 |
5 |
閥蓋 |
WCB |
LCB |
WC9 |
6 |
閥桿 |
304 |
304 |
304 |
7 |
填料 |
PTFE/柔性石墨 |
||
8 |
彈簧 |
65Mn |
||
9 |
螺母 |
304 |
304 |
304 |
1 |
閥體 |
CF8 |
CF8M |
CF3M |
2 |
閥座 |
304 |
316 |
316L |
3 |
閥芯 |
304 |
316 |
316L |
4 |
導向套 |
304 |
316 |
316L |
5 |
閥蓋 |
CF8 |
CF8M |
CF3M |
6 |
閥桿 |
304 |
316 |
316L |
7 |
填料 |
PTFE/柔性石墨 |
||
8 |
彈簧 |
65Mn |
||
9 |
螺母 |
304 |
316 |
316L |
ZDSJ電動角式調節閥結構:(圖)

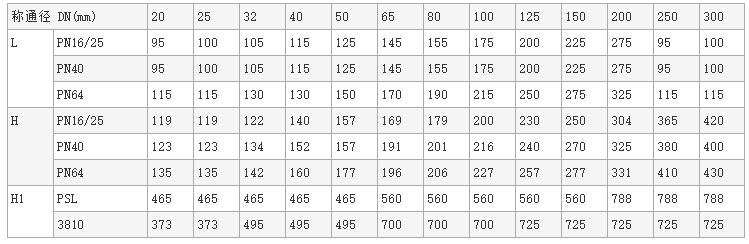

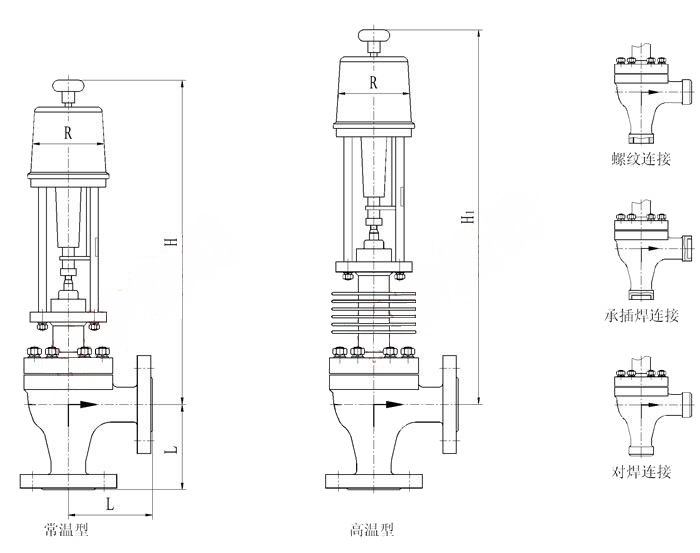

ZDSJ電動角式調節閥外觀尺寸:
ZDSJ電動角式調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
