T40H手動調節閥
及自鎖手動調節閥主要用于城市集中供熱,區域供熱,循環水工程,熱電廠管網和制冷空調等工程中,具有截止、節流和調節流量的作用,可取代節流孔板,是一種可改變孔徑的節流裝置。
T40H手動調節閥特點:
1.改善供熱供況:凡是采用手動調節閥的支線及熱力點都可以按著設計工況進行流量調節,達到良好的溫度工況,這種調節閥比閘閥、截止閥調節性能好,它具有近似直線調節性能。因此,各采暖建筑物的冷熱不均現象得到有力改善。
2.節省能源:熱力管網由于溫度壓力失調,造成某些分支流量過大,使一些建筑溫度過高,用戶不得不開窗戶,達到節省能源的目的。
3.改善網管水力的工況:手動調節閥能按照額定流量進行控制,將網管超量運行的流量降低,使原來的水工況惡化程度得到一定的改善。
T40H手動調節閥性能:
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
T40H-10 |
10 |
1.0 |
≤200 |
水、蒸汽 |
T40H-16 |
16 |
1.6 |
||
T40H-25 |
25 |
2.5 |
T40H手動調節閥零部件材料表:
零件名稱 |
材料 |
閥體、閥蓋、填料壓蓋 |
灰鑄鐵、鑄鋼、不銹鋼 |
閥桿、閥瓣、密封圈 |
不銹鋼 |
指示盤、閥桿螺母、螺帽套 |
黃銅 |

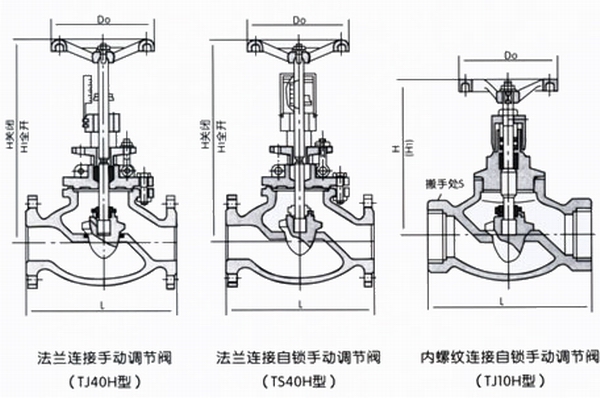

T40H手動調節閥:(圖)
T40H手動調節閥外觀尺寸:
型號 |
尺寸 |
||||||||||
TJ40H-10 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
L |
|
|
|
|
|
|
|
|
|
|
|
H |
|
|
|
|
|
|
|
|
|
|
|
H1 |
|
|
|
|
|
|
|
|
|
|
|
DO |
|
|
|
|
|
|
|
|
|
|
|
TJ40H-16 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
H |
160 |
160 |
182 |
192 |
250 |
264 |
380 |
413 |
466 |
540 |
|
H1 |
175 |
175 |
195 |
210 |
273 |
290 |
426 |
468 |
530 |
613 |
|
DO |
65 |
65 |
80 |
80 |
120 |
120 |
200 |
200 |
240 |
260 |
|
TJ10H-10 |
L |
90 |
100 |
120 |
140 |
170 |
200 |
|
|
|
|
H |
150 |
160 |
182 |
192 |
250 |
264 |
|
|
|
|
|
H1 |
160 |
170 |
197 |
207 |
270 |
284 |
|
|
|
|
|
DO |
80 |
80 |
80 |
90 |
100 |
120 |
|
|
|
|
T40H手動調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
