閘閥 氣動閘閥
更新：2022/8/25 14:42:38??????點擊：
- 品牌：???工開閥門
- 型號：???PN16~PN63
產品介紹
PN16~PN63 氣動鋼制排渣閘閥
氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為碳素鋼堆焊鐵基合金，公稱壓力 PN16~PN63，閥體材料為碳素鋼的排渣閘閥。
PN16~PN63 氣動鋼制排渣閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
PZ641H-16C |
16 |
1.6 |
≤100 |
灰渣水混合物（灰水比 1:1:5 最大粒度≤50毫米） |
|
PZ641H-25 |
25 |
2.5 |
||
|
PZ641H-40 |
40 |
4.0 |
||
|
PZ641H-63 |
63 |
6.3 |
PN16~PN63 氣動鋼制排渣閘閥零部件材料表：
|
型號 |
材料 |
|||||
|
閥體、閥蓋 |
閘板 |
閥體密封圈 |
閥桿 |
墊片 |
填料 |
|
|
PZ641H-16C |
碳素鋼 |
碳素鋼堆焊鐵基合金 |
鉻不銹鋼 |
橡膠石棉板 |
石棉石墨 |
|
|
PZ641H-25 |
||||||
|
PZ641H-40 |
||||||
|
PZ641H-63 |
||||||

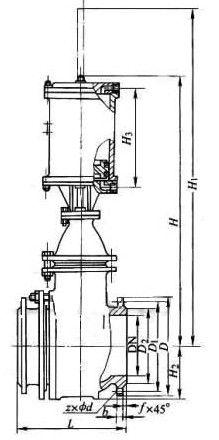

PN16~PN63 氣動鋼制排渣閘閥結構：（圖）
PN16~PN63氣動鋼制排渣閘閥外觀尺寸：
|
DN |
L |
D |
D1 |
D2 |
z×Φd |
b |
f |
H3 |
H2 |
H |
H1 |
重量/kg |
|
100 |
300 |
220 |
180 |
158 |
8×Φ18 |
24 |
3 |
265 |
120 |
715 |
840 |
195 |
|
150 |
350 |
285 |
240 |
212 |
8×Φ22 |
28 |
3 |
290 |
162 |
945 |
1205 |
258 |
|
200 |
400 |
340 |
295 |
268 |
12×Φ22 |
30 |
3 |
307 |
200 |
1245 |
1545 |
344 |
|
250 |
450 |
405 |
355 |
320 |
12×Φ26 |
32 |
3 |
454 |
220 |
1550 |
1850 |
438 |
|
300 |
500 |
460 |
410 |
370 |
12×Φ26 |
34 |
4 |
610 |
260 |
1620 |
1980 |
630 |
|
350 |
550 |
520 |
470 |
430 |
16×Φ26 |
38 |
4 |
630 |
290 |
1690 |
2045 |
821 |
|
400 |
600 |
580 |
525 |
480 |
16×Φ30 |
40 |
4 |
645 |
338 |
1805 |
2205 |
940 |
|
450 |
650 |
640 |
585 |
532 |
20×Φ30 |
40 |
4 |
675 |
360 |
2015 |
2466 |
1019 |
|
500 |
700 |
715 |
650 |
585 |
20×Φ33 |
42 |
4 |
695 |
400 |
2115 |
2615 |
1138 |
PN16~PN63 氣動鋼制排渣閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
