NKJ61H、NKJ41H真空隔離截止閥
具有平行雙密封副半強制雙向密封,密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。適用于火電廠汽機冷凝和真空負壓系統,起到真空隔離密封作用。
NKJ61H、NKJ41H真空隔離截止閥特點:
1、產品按JB/T3595標準設計制造,滿足電站設備配套使用要求。
2、真空密封結構填料室,隔離真空可靠。
3、閥桿有良好的抗腐蝕性,抗擦傷和耐磨性。
4、膨脹系數大,氣密性能好,系統與大氣隔離可靠。
NKJ61H、NKJ41H真空隔離截止閥性能:
公稱壓力 |
試驗壓力 |
|||
殼體 |
密封(水) |
密封(氣) |
上密封 |
|
1.0 |
1.5 |
1.1 |
0.6 |
1.1 |
1.6 |
2.4 |
1.8 |
1.8 |
|
2.5 |
3.8 |
2.8 |
2.8 |
|
4.0 |
6.0 |
4.4 |
4.4 |
|
6.4 |
9.6 |
7.0 |
7.0 |
|
10.0 |
15.0 |
11.0 |
11.0 |
NKJ61H、NKJ41H真空隔離截止閥制造標準:
設計標準 |
結構長度 |
連接法蘭 |
試驗和檢驗 |
壓力-溫度 |
JB/T3595 |
GB/T15188.1 |
JB/T79.1-94 |
GB13927 JB/T9092 |
GB/T3595 |
NKJ61H、NKJ41H真空隔離截止閥零部件材料表:
零件名稱 |
材料 |
|||
閥體 |
WCB |
ZG1Cr5Mo |
ZG1Cr5Mo |
ZG1Cr18Ni12Mo2Ti |
閥 瓣/ 座 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
閥蓋 |
WCB/25 |
ZG1Cr5Mo |
ZG1Cr5Mo |
ZG1Cr18Ni12Mo2Ti |
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
填料 |
鉛青組合填料 |
|||
閥桿螺母 |
鋁青銅 |
|||
手輪 |
可鍛鑄鐵 |

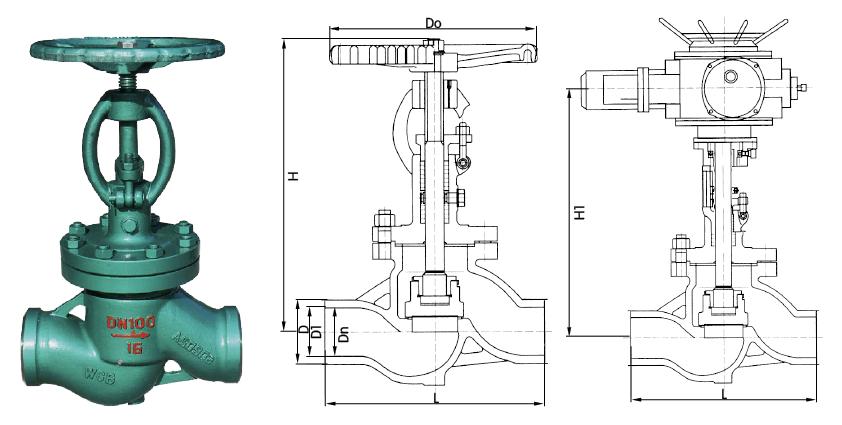

NKJ61H、NKJ41H真空隔離截止閥結構:(圖)
NKJ61H、NKJ41H真空隔離截止閥外觀尺寸:
型號 |
DN |
L |
D |
Dn |
D1 |
H |
Do |
電動H1 |
NKJ61H/Y |
10 |
130 |
36 |
9 |
15 |
245 |
120 |
547 |
15 |
130 |
36 |
12 |
19 |
245 |
120 |
552 |
|
20 |
150 |
44 |
19 |
26 |
265 |
140 |
557 |
|
25 |
160 |
44 |
26 |
33 |
270 |
160 |
562 |
|
32 |
180 |
60 |
30 |
39 |
270 |
180 |
592 |
|
NKJ61H/Y |
10 |
130 |
36 |
9 |
15 |
245 |
120 |
547 |
15 |
130 |
36 |
12 |
19 |
245 |
120 |
552 |
|
20 |
150 |
44 |
19 |
26 |
265 |
140 |
557 |
|
25 |
160 |
44 |
26 |
33 |
270 |
160 |
562 |
|
32 |
180 |
60 |
30 |
39 |
270 |
180 |
592 |
|
NKJ61H/Y |
10 |
130 |
36 |
9 |
15 |
245 |
120 |
547 |
15 |
130 |
36 |
12 |
19 |
245 |
120 |
552 |
|
20 |
150 |
44 |
19 |
26 |
265 |
140 |
557 |
|
25 |
160 |
44 |
26 |
33 |
270 |
160 |
562 |
|
32 |
180 |
60 |
30 |
39 |
270 |
180 |
592 |
|
NKJ61H/Y |
10 |
130 |
36 |
9 |
15 |
245 |
120 |
547 |
15 |
130 |
36 |
12 |
19 |
245 |
140 |
552 |
|
20 |
150 |
44 |
19 |
26 |
270 |
160 |
557 |
|
25 |
160 |
44 |
26 |
33 |
290 |
180 |
562 |
|
32 |
180 |
60 |
30 |
39 |
330 |
200 |
592 |
|
NKJ61H/Y |
10 |
130 |
36 |
9 |
15 |
245 |
120 |
547 |
15 |
130 |
36 |
12 |
19 |
245 |
140 |
552 |
|
20 |
150 |
44 |
19 |
26 |
270 |
160 |
557 |
|
25 |
160 |
44 |
26 |
33 |
290 |
180 |
562 |
|
32 |
180 |
60 |
30 |
39 |
330 |
200 |
592 |
NKJ61H、NKJ41H真空隔離截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
