止回閥 電站止回閥
更新：2022/9/5 15:26:03??????點擊：
- 品牌：???工開閥門
- 型號：???H64Y
產品介紹
H64Y電站止回閥
適用于Class1500～2500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。電站止回閥的閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為對焊連接，適應不同的接管要求。
H64Y電站止回閥特點：
1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥門高溫耐壓部件選用 耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。
5.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
6.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
7.內裝式的銷軸結構，減小外泄漏點，使用更可靠。
H64Y電站止回閥性能：
|
口??徑 |
DN15～600mm |
|
壓??力 |
PN25.0～32.0MPa |
|
溫??度 |
≤540℃ |
|
材??料 |
增強柔性石墨、硬質合金 |
|
設計標準 |
E101、JB/T3595-93 |
H64Y電站止回閥零部件材料表：
|
閥 體 |
WCB、25 |
2Cr1MoV |
WC6 |
WC9 |
|
閥 蓋 |
25 |
12CrMoV |
||
|
閥 瓣、閥 座 |
25堆STL鈷基硬質合金 |
12CrMoV STL鈷基硬質合金 |
||
|
密封環 |
增強柔性石墨 |
|||

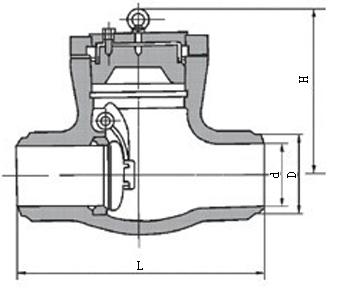

H64Y電站止回閥結構：（圖）
H64Y電站止回閥外觀尺寸：
|
公稱通徑PNS(in) |
外形尺寸和連接尺寸 |
重量 |
||
|
d |
L |
H |
|
|
|
21/2 |
50 |
330 |
240 |
40 |
|
3 |
60 |
368 |
305 |
60 |
|
4 |
80 |
457 |
315 |
95 |
|
5 |
96 |
533 |
409 |
170 |
|
6 |
118 |
610 |
465 |
186 |
|
8 |
147 |
762 |
528 |
415 |
|
10 |
180 |
914 |
613 |
658 |
|
12 |
222 |
1041 |
680 |
1200 |
|
14 |
254 |
1118 |
745 |
1638 |
H64Y電站止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
