U45SM直流式柱塞閥
的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成,密封效果由柱塞與密封圈緊密配合來達到,柱塞插在兩只密封圈中,密封面積遠大于普通截止閥;開關柱塞閥時,柱塞在密封圈中緩慢移動,接觸面幾乎不磨損,關閉時,柱塞插入下密封圈,截?cái)嗔鞯?;開啟時,柱塞雖然脫離下密封圈,但仍藏在上密封圈內,保持與外界隔離,不致發生泄漏。
U45SM直流式柱塞閥特點:
直流式柱塞閥的優點是介質在內流動平衡轉彎拐角少。直通式流線為形角式流線為 形而直流式流線為形,由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。從而提高了柱塞閥的使用壽命,在短時間內,冷熱交替溫差較大的管道中,柱塞閥不能使用。
U45SM直流式柱塞閥性能:
公稱壓力PN |
1.6 |
25 |
4.0 |
6.4 |
10.0 |
MPa |
殼體試驗壓力 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
|
高壓密封試驗壓力 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
|
低壓氣密封試驗壓力 |
0.5~0.7 |
|||||
適用介質 |
C水、油品、蒸汽 P硝酸類 R醋酸類 Water,oil,steam Nitric acid Acetic acid |
|||||
適用溫度 |
≤200℃ |
U45SM直流式柱塞閥零部件材料表:
閥體 |
WCB |
HT200 |
CF8(304) |
CF8M(316) |
密封圈 |
四氟乙烯加柔性石墨(PTFE)
|
U45SM直流式柱塞閥:(圖)

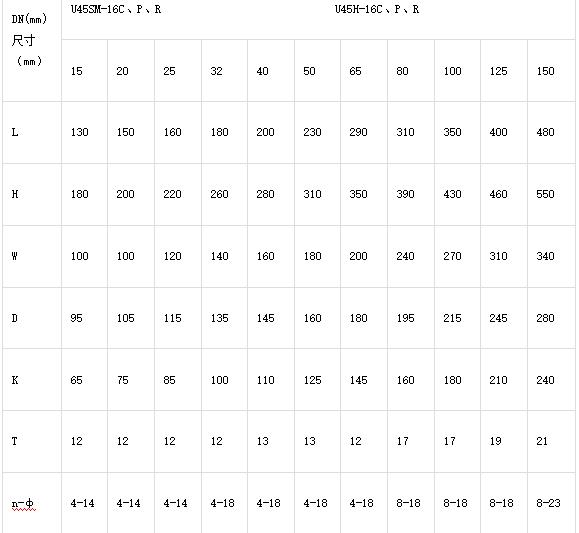

U45SM直流式柱塞閥外觀尺寸:
U45SM直流式柱塞閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
