閘閥 鐵制明桿閘閥
更新：2022/8/30 9:29:22??????點擊：
- 品牌：???工開閥門
- 型號：???Z41T、Z41W、Z41H
產品介紹
Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥
手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為銅合金（Z41T）、鑄鐵（Z41W）、Cr13 系不銹鋼（Z41H），公稱壓力 PN10~PN40，閥體材料為鑄鐵的閘閥。
Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z41T-10 |
10 |
1.0 |
0~200 |
水、蒸汽、油品 |
|
Z41T-16 |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41T-16Z |
16 |
1.6 |
-20~120 |
水、非腐蝕性液體、飽和蒸汽 |
|
Z41T-16Q |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41W-10 |
10 |
1.0 |
0~200 |
水、蒸汽、油品 |
|
CZ41W-16 |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41W-16Q |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41H-10 |
10 |
1.0 |
0~200 |
水、蒸汽、油品 |
|
Z41H-16 |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41H-16Q |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41H-25Q |
25 |
2.5 |
0~200 |
水、蒸汽、油品 |
|
Z41H-40Q |
40 |
4.0 |
0~200 |
水、蒸汽、油品 |
Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥零部件材料表：
|
型號 |
材料 |
||
|
閥體、閥蓋、閘板 |
閥桿 |
手輪 |
|
|
Z41T-10 |
灰鑄鐵 |
不銹鋼 |
鑄鐵 |
|
Z41T-16 |
灰鑄鐵 |
不銹鋼 |
鑄鐵 |
|
Z41T-16Z |
鑄鐵 |
黃銅 |
- |
|
Z41T-16Q |
球墨鑄鐵 |
不銹鋼 |
鑄鐵 |
|
Z41W-10 |
灰鑄鐵 |
不銹鋼 |
鑄鐵 |
|
CZ41W-16 |
灰鑄鐵 |
不銹鋼 |
鑄鐵 |
|
Z41W-16Q |
球墨鑄鐵 |
不銹鋼 |
鑄鐵 |
|
Z41H-10 |
灰鑄鐵 |
不銹鋼 |
鑄鐵 |
|
Z41H-16 |
灰鑄鐵 |
不銹鋼 |
鑄鐵 |
|
Z41H-16Q |
球墨鑄鐵 |
不銹鋼 |
鑄鐵 |
|
Z41H-25Q |
球墨鑄鐵 |
不銹鋼 |
鑄鐵 |
|
Z41H-40Q |
球墨鑄鐵 |
不銹鋼 |
鑄鐵 |

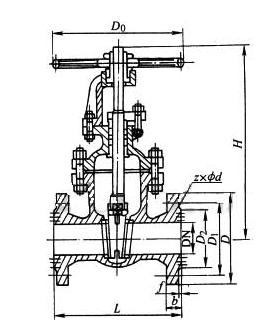

Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥結構：（圖）
Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥外觀尺寸：
|
DN |
L |
D |
D1 |
D2 |
z×Φd |
b |
f |
H關 |
H開 |
D0 |
|
50 |
180 |
160 |
125 |
100 |
4×Φ18 |
20 |
3 |
295 |
346 |
180 |
|
65 |
190 |
180 |
145 |
120 |
4×Φ18 |
20 |
3 |
323 |
408 |
180 |
|
80 |
203 |
195 |
160 |
135 |
4×Φ18 |
22 |
3 |
377 |
465 |
200 |
|
100 |
230 |
215 |
180 |
155 |
8×Φ18 |
22 |
3 |
433 |
542 |
200 |
|
125 |
255 |
250 |
210 |
184 |
8×Φ18 |
24 |
3 |
527 |
662 |
240 |
|
150 |
267 |
280 |
240 |
210 |
8×Φ23 |
24 |
3 |
596 |
754 |
240 |
|
200 |
330 |
335 |
295 |
265 |
8×Φ23 |
26 |
3 |
772 |
984 |
320 |
|
250 |
380 |
390 |
350 |
320 |
12×Φ23 |
28 |
3 |
904 |
1168 |
320 |
|
300 |
420 |
440 |
400 |
368 |
12×Φ23 |
28 |
4 |
1045 |
1357 |
400 |
|
350 |
450 |
500 |
460 |
428 |
16×Φ32 |
30 |
4 |
1177 |
1542 |
400 |
|
400 |
480 |
565 |
515 |
482 |
16×Φ25 |
32 |
4 |
1345 |
1795 |
500 |
|
450 |
510 |
615 |
565 |
532 |
20×Φ25 |
32 |
4 |
1510 |
1975 |
640 |
|
500 |
540 |
670 |
620 |
585 |
20×Φ25 |
34 |
4 |
1615 |
2102 |
640 |
|
600 |
600 |
780 |
725 |
685 |
20×Φ30 |
36 |
5 |
2120 |
2740 |
729 |
Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
