閘閥 焊接式真空閘閥
更新：2022/8/23 9:48:23??????點擊：
- 品牌：???工開閥門
- 型號：???NKZ61H/Z64H
產品介紹
NKZ61H/Z64H焊接式真空閘閥特點：
1）啟閉時較省力，是與焊接真空截止閥相比而言，因?yàn)闊o(wú)論是開或閉，閥板運動方向均與介質流動方向相垂直；
2）流動阻力小，閥體內部介質通道是直通的，介質成直線流動，流動阻力?。?
3）高度大，啟閉時間長，閥板的啟閉行程較大，降是通過螺桿進行的；
4）水錘現象不易產生，原因是關閉時間長；
5）介質可向兩側任意方向流動，易于安裝，焊接真空截止閥通道兩側是對稱的；
6）結構長度(系殼體兩連接端面之間的距離)較小；
7）密封面易磨損，影響使用壽命，啟閉時，閥板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命；
NKZ61H/Z64H焊接式真空閘閥性能：
|
公稱壓力 |
試驗壓力/MPa |
||
|
殼體強度試驗 |
上密封試驗 |
密封試驗 |
|
|
2.5 |
3.8 |
2.8 |
2.8 |
|
4.O |
6.0 |
4.4 |
4.4 |
|
6.4 |
9.6 |
70 |
7.O |
|
1O.O |
15O |
11.O |
11.O |
NKZ61H/Z64H焊接式真空閘閥零部件材料表：
|
零件名稱 |
閥體、閥蓋 |
閥桿 |
閘板 |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
|
NKZ61H |
WCB |
2Crl3 |
25 |
H：合金鋼 |
鋁青銅 |
膨脹復合石墨 |
優質碳鋼 |
|
NKZ61H |
鉻鉬鋼 |
20CrlMo1VA |
鉻鉬鋼 |
Y：硬質合金 |
鉻鉬鋼 |

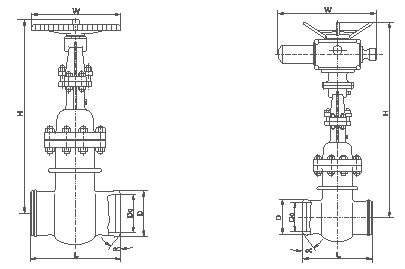

NKZ61H/Z64H焊接式真空閘閥結構：（圖）
NKZ61H/Z64H焊接式真空閘閥外觀尺寸：
|
公稱通徑 |
公稱壓力 |
主要外形尺寸和連接尺寸/mm |
重量/kg |
|||||
|
L |
H |
D |
D0 |
∝ |
W |
|||
|
50 |
2.5 |
250 |
345 |
64 |
49 |
37o30' |
250 |
24 |
|
65 |
270 |
395 |
82 |
66 |
37o30' |
250 |
36 |
|
|
80 |
280 |
425 |
95 |
78 |
37o30' |
300 |
52 |
|
|
100 |
300 |
51O |
117 |
100 |
37o30' |
300 |
67 |
|
|
125 |
325 |
570 |
144 |
125 |
37o30' |
350 |
95 |
|
|
150 |
350 |
725 |
172 |
151 |
37o30' |
350 |
135 |
|
|
200 |
400 |
820 |
223 |
201 |
37o30' |
400 |
210 |
|
|
250 |
450 |
890 |
278 |
253 |
37o30' |
450 |
300 |
|
|
300 |
500 |
1070 |
330 |
303 |
37o30' |
550 |
395 |
|
|
350 |
550 |
1320 |
382 |
351 |
37o30' |
650 |
530 |
|
|
400 |
600 |
1450 |
432 |
398 |
37o30' |
750 |
685 |
|
|
450 |
650 |
1560 |
484 |
450 |
37o30' |
750 |
906 |
|
|
500 |
700 |
1720 |
535 |
498 |
37o30' |
850 |
1130 |
|
|
600 |
809 |
1880 |
638 |
600 |
37o30' |
900 |
1387 |
|
|
700 |
900 |
2083 |
738 |
700 |
37o30' |
950 |
1894 |
|
|
800 |
1OOO |
2590 |
840 |
800 |
37o30' |
1000 |
2621 |
|
|
50 |
4.0 |
250 |
345 |
64 |
48 |
37o30' |
300 |
30 |
|
65 |
270 |
395 |
82 |
66 |
37o30' |
300 |
42 |
|
|
80 |
280 |
425 |
95 |
78 |
37o30' |
350 |
57 |
|
|
100 |
300 |
51O |
117 |
1OO |
37o30' |
350 |
75 |
|
|
125 |
325 |
570 |
144 |
125 |
37o30' |
400 |
105 |
|
|
150 |
350 |
725 |
172 |
151 |
37o30' |
400 |
150 |
|
|
200 |
400 |
820 |
223 |
199 |
37o30' |
450 |
232 |
|
|
250 |
450 |
890 |
278 |
251 |
37o30' |
550 |
330 |
|
|
300 |
500 |
1070 |
330 |
301 |
37o30' |
650 |
430 |
|
|
350 |
550 |
1320 |
382 |
349 |
37o30' |
750 |
570 |
|
|
400 |
600 |
1450 |
432 |
396 |
37o30' |
850 |
730 |
|
NKZ61H/Z64H焊接式真空閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
