蝶閥 通風蝶閥

更新:2022/9/7 16:50:08??????點擊:
  • 品牌:???工開閥門
  • 型號:???D41W
  • 在線訂購
產品介紹

D41W通風蝶閥:

驅動力矩小,啟閉靈活,操作方便。閥體上設置有密封擋圈,密封副之間無可見間隙,泄漏率小。蝶板與閥體間的膨脹間隙大,能有效防止因熱脹冷縮造成的卡死現象。上海高閥生產的TD41W手柄操作通風蝶閥可配備多種驅動裝置,如手動裝置,渦輪傳動裝置,起動裝置,電動裝置。通風蝶閥用于冶金、石化、電力、建材、礦山等工業管線,對介質氣體起控制或調節作用。

D41W通風蝶閥特點:

1、D41W通風蝶閥采用鋼板焊接制造,具有結構尺寸短,重量輕,安裝方便等特點。

2、此閥門采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。

3、內無連桿、螺栓等、工作可靠、使用壽命長??梢远喙の话惭b,不受介質流向影響。

D41W通風蝶閥性能:

公稱壓力

0.05MPa

介質溫度

-30℃~350℃

強度試驗

0.1MPa

適用介質

冷熱風,煙氣

介質流速

25m/s

泄漏率

3%

D41W通風蝶閥零部件材料表:

零件名稱

閥體

蝶板

閥油

材料

炭鋼

炭鋼

炭鋼、不銹鋼

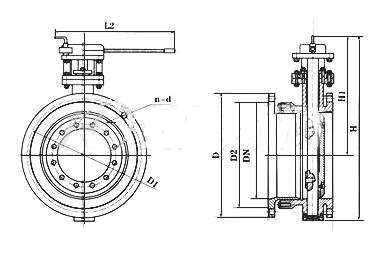

D41W通風蝶閥結構:(圖)


D41W通風蝶閥外觀尺寸:

DN

D

D1

L

L1

n-Фd

b

H1

150

240

210

100

377

8-12

8

250

200

290

260

100

426

8-12

8

250

250

345

310

120

485

8-12

10

350

300

405

370

120

539

8-14

10

350

350

455

420

140

539

12-18

10

350

400

505

470

140

652

12-18

10

450

450

570

530

160

781

16-18

10

450

500

620

580

160

835

16-18

10

450

600

720

680

180

946

16-18

12

550

700

820

780

180

1044

16-18

12

550

800

920

880

200

1159

16-18

12

550

D41W通風蝶閥維護保養:

1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。

2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。

3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。

4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。

5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。

6、應對閥門的密封性能進行試驗,確保其性能。

7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。

8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。

9、填料壓蓋不允許歪斜或無預緊間隙。

10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。

11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。

12、保溫夾套應無凹陷、裂紋。

13、運行中的閥門,避免對其敲打,或者支撐重物等。

其它需知,敬請來電13671965985咨詢,全天侯為您服務!

定貨需知:(備有表格請?zhí)峁┼]箱)

1. 訂貨前請仔細了解產品手冊。

2. 清楚標明產品名稱,型號,材質。

3. 標明現場工況:介質,溫度,環境要求。

4. 產品連接方式,啟閉操作方式。

5. 定制數量,恰談時確定的樣圖(L/H)。

6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
