API Z40H 美標閘閥
閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘閥通過閥座和閘板接觸進行密封,通常密封面會堆焊金屬材料以增加耐磨性
API Z40H 美標閘閥特點:
1.產品設計制造符合國外先進標準要求,密封可靠,性能優良。
2.結構設計緊湊合理,造型美觀。
3.采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。
4.閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,可適用于各種壓力、溫度及介質工況。
5.采用國內外多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
6.適用介質:水、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質,適用溫度:-29~425 ℃
API Z40H 美標閘閥性能:
公稱壓力(Lb) |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
MPa |
Lbf/in2 |
Mpa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
API Z40H 美標閘閥零部件材料表:
閥體閥蓋 閘板 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
密封面 |
Cr13或硬質合金 |
本體(W)或硬質合金(Y) |
||
閥桿及內件 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9(304) |
00Cr19Ni11(304L) |
填料 |
柔性石墨 |
|||
墊片 |
不銹鋼纏繞墊片 |
API Z40H 美標閘閥結構:(圖)

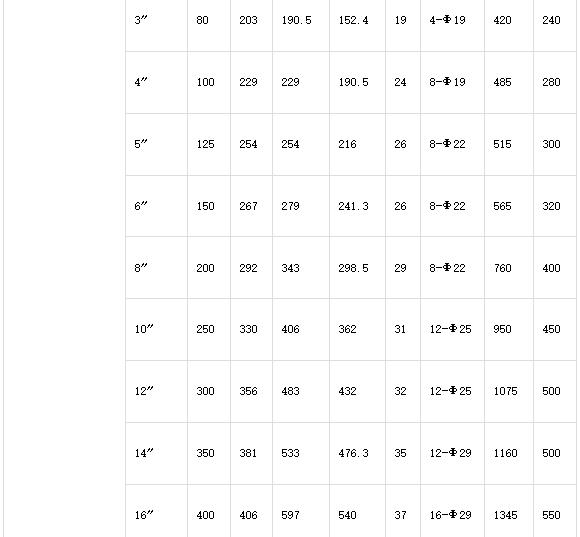

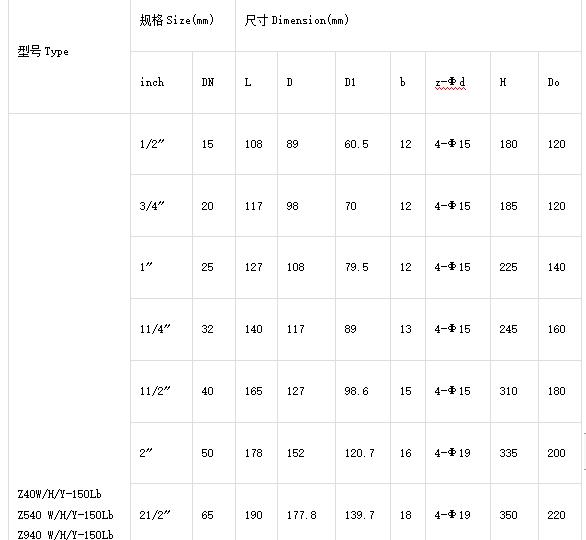

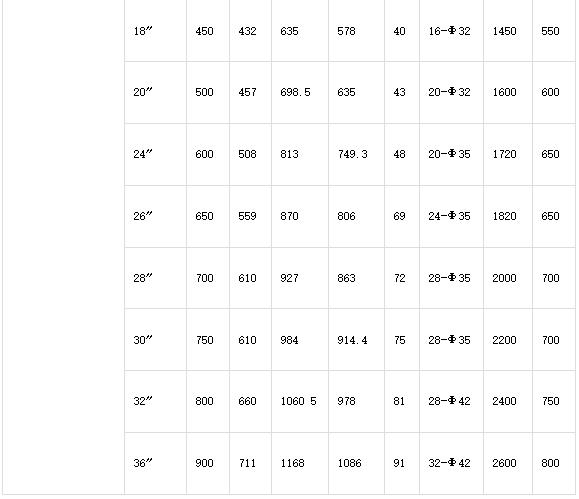

API Z40H 美標閘閥外觀尺寸:
API Z40H 美標閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
