閘閥 楔式單閘板閘閥
更新：2022/8/26 12:19:04??????點擊：
- 品牌：???工開閥門
- 型號：???Z45T-10
產品介紹
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥
手動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10~PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
BSZ45T-10 |
10 |
1.0 |
≤100 |
水 |
|
BSZ45T-16Q |
16 |
1.6 |
≤100 |
水 |
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥零部件材料表：
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z45T-10 |
灰鑄鐵 |
鉻不銹鋼 |
鑄鋁青銅 |
O 形圈 |
|
Z4T5-16Q |
球墨鑄鐵 |
鉻不銹鋼 |
鑄鋁青銅 |
O 形圈 |

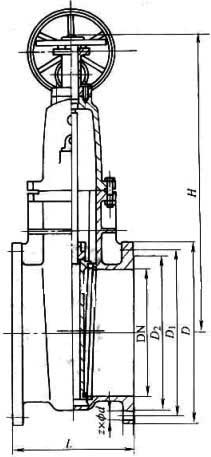

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥結構：（圖）
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥外觀尺寸：
|
DN |
L |
D |
D1 |
D2 |
z×Φd |
H |
|
50 |
178 |
165 |
125 |
102 |
4×Φ19 |
285 |
|
65 |
190 |
185 |
145 |
122 |
4×Φ19 |
305 |
|
80 |
203 |
200 |
160 |
138 |
8×Φ19 |
330 |
|
100 |
229 |
220 |
180 |
158 |
8×Φ19 |
405 |
|
125 |
254 |
250 |
210 |
188 |
8×Φ19 |
460 |
|
150 |
267 |
285 |
240 |
212 |
8×Φ23 |
506 |
|
200 |
292 |
340 |
295 |
268 |
8×Φ23 |
610 |
|
250 |
330 |
395 |
350 |
320 |
12×Φ23 |
730 |
|
300 |
356 |
445 |
400 |
370 |
12×Φ23 |
950 |
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
