Q641F氣動球閥特點:
1. 流體阻力小,其阻力系數與同長度的管段相等。2. 結構簡單、體積小、重量輕。
3. 緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5. 維修方便,氣動球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7. 適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
8. 因為氣動球閥動力源采用的是氣體,一般為0.2-0.8MPa壓力,相對比較安全。氣動球閥如果漏氣的話,相對液動、電動來說,氣體可以直接排出,對環境沒有污染,同時具有較高的安全性。
9.相對于手動和渦輪轉動球閥來說,氣動球閥可以大口徑配置,(手動和渦輪轉動球閥一般都在DN300口徑以下,氣動球閥目前可以達到DN1200口徑。)
Q641F氣動球閥性能:
型號 |
公稱壓力 |
試驗壓力 |
適用溫度/℃ |
適用介質 |
||
殼體 |
液體密封 |
氣體密封 |
||||
Q641F-25C |
2.5 |
3.75 |
2.75 |
0.6 |
≤150 |
水、汽、油品等 |
Q641F-25P |
弱腐蝕材質 |
|||||
Q641F-25R |
腐蝕性介質 |
Q641F氣動球閥零部件材料表:
型號 |
零件名稱 |
|||
閥體 |
球體、閥桿 |
密封圈 |
填料 |
|
Q641F-25C |
碳素鋼鑄件或鍛件 |
2GrL3 |
增強聚四氟乙烯 |
聚四氟乙烯 |
Q641F-25P |
鉻鎳鈦不銹鋼鑄件或鍛件 |
鉻鎳鈦不銹鋼 |
||
Q641F-25R |
鉻鎳鉬鈦不銹鋼鑄件或鍛件 |
鉻鎳鉬鈦不銹鋼 |

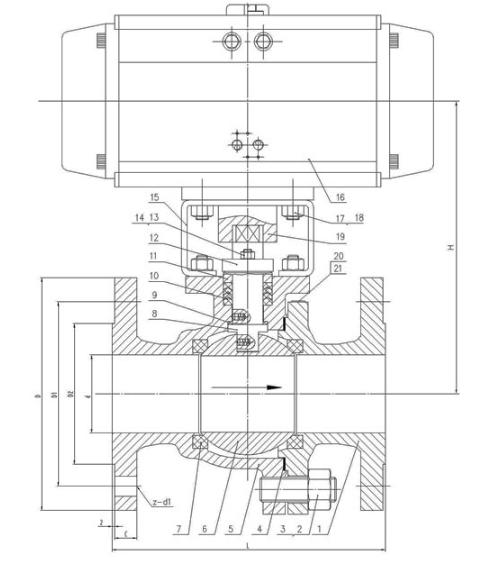

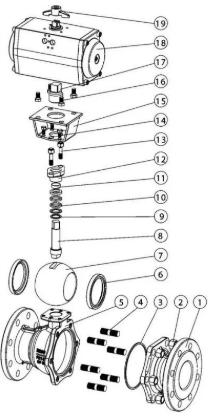

Q641F氣動球閥結構:(圖)
Q641F氣動球閥外觀尺寸:
公稱通徑 |
尺寸mm |
||||||||
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
氣動裝置型號 |
電動裝置型號 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
225 |
QGSY50 |
ZY05 |
20 |
140 |
105 |
75 |
55 |
16 |
4-Φ14 |
227 |
QGSY50 |
ZY05 |
25 |
150 |
115 |
85 |
65 |
16 |
4-Φ14 |
233 |
QGSY50 |
ZY05 |
32 |
165 |
135 |
100 |
78 |
18 |
4-Φ18 |
259 |
QGSY65 |
ZY10 |
40 |
180 |
145 |
110 |
85 |
18 |
4-Φ18 |
267 |
QGSY65 |
ZY10 |
50 |
200 |
160 |
125 |
100 |
20 |
4-Φ18 |
278 |
QGSY65 |
ZY10 |
65 |
220 |
180 |
145 |
120 |
22 |
8-Φ18 |
363 |
QGSY80 |
ZY10 |
80 |
250 |
195 |
160 |
135 |
22 |
8-Φ18 |
383 |
QGSY105 |
ZY20 |
100 |
280 |
230 |
190 |
160 |
24 |
8-Φ23 |
552 |
QGSY105 |
ZY20 |
125 |
320 |
270 |
220 |
188 |
28 |
8-Φ25 |
576 |
QGSY125 |
ZY40 |
150 |
360 |
300 |
250 |
218 |
30 |
8-Φ25 |
604 |
QGSY160 |
ZY60 |
Q641F氣動球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
