截止閥 波紋管截止閥
更新：2022/8/16 15:48:24??????點擊：
- 品牌：???工開閥門
- 型號：???WJ41H
產品介紹
WJ41H美標波紋管截止閥
采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境；適用于公稱壓力150LB-900LB，工作溫度-29～550℃的石油、化工、制藥、化肥、電力等行業。
WJ41H美標波紋管截止閥特點：
1雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準。
2沒有流體損失，降低能源損失，提高工廠設備安全。
3使用壽命長，減少維修次數，降低經營成本。
4堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
5氣體介質閥座采用PTFE軟密封材料提高本閥的密封性。
6耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏。
7產品技術和性能全部按德標ARI標準制造。
WJ41H美標波紋管截止閥技術參數：
|
結構形式 |
BB-BG-OS & Y |
|
驅動方式 |
手動 |
|
電動 |
|
|
設計標準 |
ASME B16.10、BS1873 |
|
結構長度 |
ASME B16.10 |
|
連接法蘭 |
ASME B16.5 |
|
試驗和檢驗 |
API598 |
WJ41H美標波紋管截止閥零部件材料表：
|
序號NO. |
名稱part name |
材質material |
|
1 |
閥體body |
WCB、CF8、CF3 |
|
2 |
閥瓣disc |
2CR13、SS304、SS316 |
|
3 |
軸銷hinge pin |
SS304、SS316 |
|
4 |
波紋管組件bellows combination |
SS304、SS316L |
|
5 |
閥蓋bonnet |
WCB、SS304、SS316 |
|
6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
|
7 |
壓套gland |
25#、304、316 |
|
8 |
定位片locator |
25#、304、316 |
|
9 |
閥桿螺母stem nut |
銅合金ZQA19-4 |
|
10 |
手輪hand wheel |
碳鋼carbon steel |
|
11 |
并帽cap |
25# |
|
12 |
油杯oil cup |
黃銅brass |
|
13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
雙頭螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
15 |
墊片gasket |
柔性石墨+不銹鋼flexible graphite+stainless steel、PTFE |
|
16 |
閥桿stem |
2Cr13、SS304、SS316 |

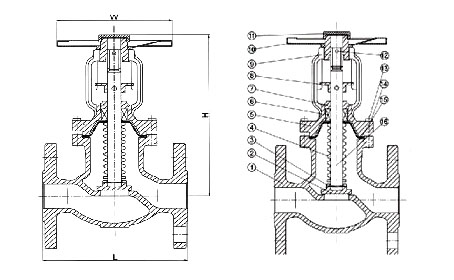

WJ41H美標波紋管截止閥結構：（圖）
WJ41H美標波紋管截止閥外觀尺寸：
|
型號 |
WJ41H/W-150LB |
|||||||||||
|
壓力等級 |
150LB |
|||||||||||
|
口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
|
|
L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
|
|
H |
241 |
241 |
241 |
280 |
286 |
368 |
387 |
400 |
457 |
520 |
609 |
|
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
|
|
重量 |
4 |
5 |
6 |
10 |
13 |
18 |
30 |
35 |
55 |
75 |
104 |
|
WJ41H美標波紋管截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
