Q347F鍛鋼固定球閥
閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門沿閥桿中心軸左右對稱,它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置,保證了閥門良好的操作性能;標準閥座采用彈簧結構,將閥座推向球體,保證了良好的進出口雙向密封性能;利用自帶的排放閥,閥體中腔可向外排放;樞軸采用防吹出保護結構,有效地防止泄漏;低磨擦系數的軸承,使得扭矩減少到最小,便于閥門啟閉;閥桿與閥體有效的接觸,使防靜電接地裝置性能優越等。具有性能優異,可靠性高,用途廣泛,價格合理等優點。適用于:化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
Q347F鍛鋼固定球閥特點:
1、設計、制造 按API 6 D;
2、結構長度按ANSI BI6.10;
3、連接法蘭:ANSI BI6.5MSS-SP44;
4、閥門檢查和試驗按API STD.598;
5、承插端符合ASME B16.11;
6、螺紋連接端(NPT)符合ANSI/ASME B1.20.1
Q347F鍛鋼固定球閥性能:
試驗壓力(Mpa) |
公稱壓力(Mpa) |
壓力級(Class) |
|||||||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
氣密試驗 |
0.5-0.7 |
||||||||||||
工作溫度 |
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ |
||||||||||||
適用介質 |
C:水、油、蒸氣 P:硝酸類(溫度≤200℃ ) R:醋酸類(溫度≤200℃ ) |

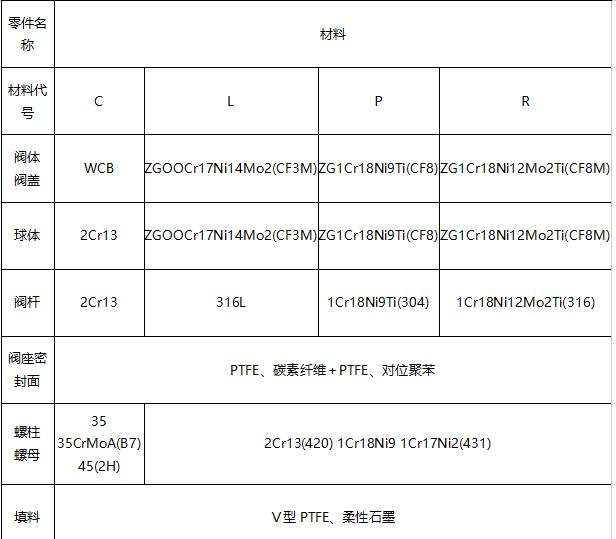

Q347F鍛鋼固定球閥零部件材料表:
Q347F鍛鋼固定球閥結構:(圖)

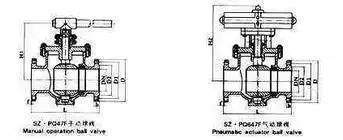

Q347F鍛鋼固定球閥外觀尺寸:
公稱通經DN |
NPS |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
d1 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
|
L |
RF |
178 |
203 |
229 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
|
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
|
H |
165 |
90 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
|
E |
- |
- |
- |
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
|
F |
- |
- |
- |
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
|
WT(KG) |
24 |
50 |
75 |
195 |
280 |
440 |
570 |
800 |
1480 |
2350 |
2400 |
Q347F鍛鋼固定球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
