ZBSF不銹鋼法蘭電磁閥
是工業過程自動化控制系統用的執行器,它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、機械,電器、表面處理等生產和拉研部門以及浴室、食堂、空調等人們日常生活設施中。
ZBSF不銹鋼法蘭電磁閥特點:
1、零壓力亦能打開主閥,低壓差流量大,適用范圍廣閥蓋采用螺紋連接,拆裝,維修方便。
2、采用特種不銹鋼制作,適用于食用流體、超凈流體及腐蝕性介質。
3、不同的使用介質,采用針對性的密封,更加提高電磁閥合理性。
4、液體、氣體、油品可混合使用,更加提高電磁閥的使用范圍。
5、特殊場合可持續長時間通電,采用耐高溫材料,介質流體溫度可達220℃。
6、閥芯密封磨損可自動補償,更加提高電磁閥的壽命和可靠性,經受二十年長期市場考驗。
ZBSF不銹鋼法蘭電磁閥技術參數:
工作介質 |
腐蝕性氣體、超凈流體、食用流體 |
|||||
介質溫度℃ |
ZBSF-1(1Y):≤60℃ |
|||||
公稱壓力(MPa) |
1.6 |
|||||
工作壓差(MPa) |
0-1.6 |
|||||
電源電壓 |
AC220V DC24V其余規格可作特殊訂貨 |
|||||
使用壽命 |
按JB/T7352-94規定 |
|||||
泄漏量(ml/min) |
按JB/T7352-94·F規定 |
|||||
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
額定流量系數(KV) |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
功耗(VA) |
40 |
50 |

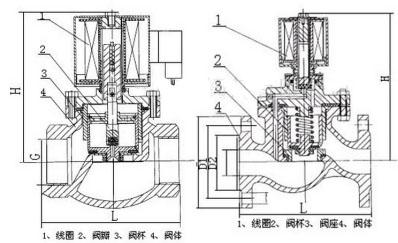

ZBSF不銹鋼法蘭電磁閥結構:(圖)
ZBSF不銹鋼法蘭電磁閥外觀尺寸:
公稱通徑DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-φ18 |
ZBSF不銹鋼法蘭電磁閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
