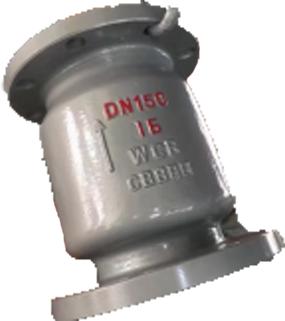

H42H、H42W鑄鋼立式止回閥
本系列閥門正常處于關閉狀態,由于管線中進口端介質的壓力作用,而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時,彈簧將閥芯推向閥座而使閥門關閉,阻止介質逆流,故起止回作用。由于采用彈簧支撐閥芯,故采用立式安裝或臥式裝均可。
H42H、H42W鑄鋼立式止回閥性能:
型號 |
公稱 |
試驗壓力 |
工作溫度(℃) |
||
強度 |
密封 |
低壓密封 |
|||
H42W/H-16C/P |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
H42W/H-25C/P |
2.5 |
3.8 |
2.8 |
0.6 |
≤425 |
H42W/H-40C/P |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
H42H、H42W鑄鋼立式止回閥制造標準:
設計與制造 |
GB/T12235 |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
法蘭尺寸 |
JB/T79 |
|
檢驗與試驗 |
JB/T9092 |
|
材料 |
碳鋼 |
GB/T12229 |
不銹鋼 |
GB/T12230 |
|
合金鋼 |
Q/ZB66 |
|
標志 |
GB/T12220 |
|
供貨 |
JB/T7928 |
H42H、H42W鑄鋼立式止回閥結構:(圖)
H42H、H42W鑄鋼立式止回閥外觀尺寸:
型號 |
公稱通徑 DN |
尺寸 |
||||||
L |
D |
D1 |
D2 |
H |
b |
Z-Φd |
||
H42W-16P |
15 |
130 |
95 |
65 |
45 |
77 |
14 |
4-14 |
20 |
150 |
105 |
75 |
55 |
77 |
14 |
4-14 |
|
25 |
160 |
115 |
85 |
65 |
80 |
16 |
4-14 |
|
32 |
180 |
135 |
100 |
78 |
85 |
16 |
4-18 |
|
40 |
200 |
145 |
110 |
85 |
95 |
16 |
4-18 |
|
50 |
230 |
160 |
125 |
100 |
105 |
16 |
4-18 |
|
65 |
290 |
180 |
145 |
120 |
120 |
18 |
4-18 |
|
80 |
310 |
195 |
160 |
135 |
130 |
20 |
8-18 |
|
100 |
350 |
215 |
180 |
155 |
140 |
20 |
8-18 |
|
125 |
400 |
245 |
210 |
185 |
155 |
22 |
8-18 |
|
150 |
480 |
280 |
240 |
210 |
180 |
24 |
8-23 |
|
200 |
600 |
335 |
295 |
265 |
215 |
26 |
12-23 |
|
H42W-25P |
15 |
130 |
95 |
65 |
45 |
77 |
16 |
4-14 |
20 |
150 |
105 |
75 |
55 |
80 |
16 |
4-14 |
|
25 |
160 |
115 |
85 |
65 |
85 |
16 |
4-14 |
|
32 |
180 |
135 |
100 |
78 |
95 |
18 |
8-18 |
|
40 |
200 |
145 |
110 |
85 |
105 |
18 |
8-18 |
|
50 |
230 |
160 |
125 |
100 |
120 |
20 |
8-18 |
|
65 |
290 |
180 |
145 |
120 |
130 |
212 |
8-18 |
|
80 |
310 |
195 |
160 |
135 |
140 |
22 |
8-18 |
|
100 |
350 |
230 |
190 |
160 |
155 |
24 |
8-23 |
|
125 |
400 |
270 |
220 |
188 |
180 |
28 |
8-25 |
|
150 |
480 |
300 |
250 |
218 |
215 |
30 |
8-25 |
|
200 |
600 |
360 |
310 |
278 |
973 |
34 |
12-25 |
H42H、H42W鑄鋼立式止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
