Y43H蒸氣減壓閥
蒸汽減壓閥的工作由閥后壓力進行控制。當壓力感應器檢測到閥門壓力指示升高時,減壓閥閥門開度減??;當檢測到減壓閥后壓力減小,減壓閥閥門開度增大,以滿足控制要求。次閥門是氣動調節閥的一個必備配件,主要作用是將氣源的壓力減壓并穩定到一個定值,以便于調節閥能夠獲得穩定的氣源動力用于調節控制。
Y43H蒸氣減壓閥特點:
導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進,加大了活塞面積,改變了節流結構。改變了密封形式,加大了過流面積等等,從而在提高靈敏度、流量、壽命等方面 改善了性能。
Y43H蒸氣減壓閥性能:
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
密封試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
出口壓力范圍(Mpa) |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
壓力特性偏差(Mpa)△P2P |
GB12246-1989 GB12246-1989 |
|||||
流量特性偏差(Mpa)P2G |
||||||
壓差(Mpa) |
0.07 |
0.1 |
0.15 |
0.4 |
0.5 |
0.8 |
滲漏量 |
GB12245-1989 |
Y43H蒸氣減壓閥零部件材料表:
零件名稱 |
零件材料 |
閥體 閥蓋 底蓋 |
WCB |
閥座 閥盤 |
2Cr13 |
缸套 |
2Cr13/25(鍍硬鉻) |
活塞 |
2Cr13/銅合金 |
活塞環 |
合金鑄鐵 |
導閥座 導閥桿 |
2Cr13 |
膜片 |
1Cr18Ni9Ti |
主閥彈簧 |
50CrVA |
導閥主彈簧 |
50CrVA |
調節彈簧 |
60Si2Mn |

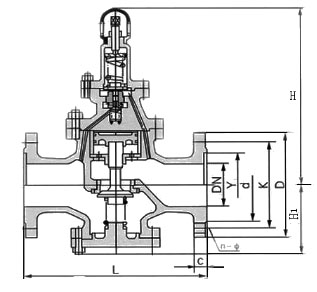

Y43H蒸氣減壓閥:(圖)
Y43H蒸氣減壓閥外觀尺寸:
公稱通徑DN |
外 形 尺 寸 |
|||
L |
H |
Hl |
||
1.6/2.5MPa |
4.0MPa |
|||
15 |
160 |
180 |
265 |
85 |
20 |
160 |
180 |
265 |
85 |
25 |
180 |
200 |
280 |
95 |
32 |
200 |
220 |
280 |
95 |
40 |
220 |
240 |
290 |
105 |
50 |
250 |
270 |
300 |
130 |
65 |
280 |
300 |
315 |
145 |
80 |
310 |
330 |
330 |
170 |
100 |
350 |
380 |
405 |
200 |
125 |
400 |
450 |
450 |
225 |
150 |
450 |
500 |
485 |
265 |
200 |
500 |
550 |
570 |
290 |
250 |
650 |
640 |
325 |
|
300 |
800 |
740 |
360 |
|
350 |
850 |
810 |
395 |
|
400 |
900 |
950 |
430 |
|
500 |
950 |
1080 |
500 |
Y43H蒸氣減壓閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
