H14W,H14H絲扣止回閥
功能是用來防止管路中的介質倒流。止回閥屬于自動閥類,啟閉件靠流動介質的力量自行開啟 或關閉。止回閥只用于介質單向流動的管路上,阻止介質回流,以防發生事故。 適用介質為:水、油品、蒸汽、酸性介質等。
H14W,H14H絲扣止回閥性能:
公稱壓力 |
PN |
1.6, 2.5, 4.0, 6.4 |
MPa |
強度試驗壓力 |
PT |
2.4, 3.8, 6.0, 7.6 |
|
低壓氣密封試驗壓力 |
|
0.6 |
|
高壓氣密封試驗壓力 |
2.0, 3.0, 4.8, 7.6 |
||
適用介質 |
H14W-(16-64)C |
H14W-(16-64)P |
H14W-(16-64)R |
水、油品、汽 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-40~180 |
H14W,H14H絲扣止回閥零部件材料表:
序號NO. |
零件名稱 |
材質 |
1 |
閥體 |
不銹鋼CF8M/CF8 |
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
3 |
搖桿插銷 |
不銹鋼316/304 |
4 |
閥瓣 |
不銹鋼CF8M/CF8 |
5 |
螺塞 |
不銹鋼316/304 |
6 |
螺塞墊片 |
聚四氟乙烯PTFE |

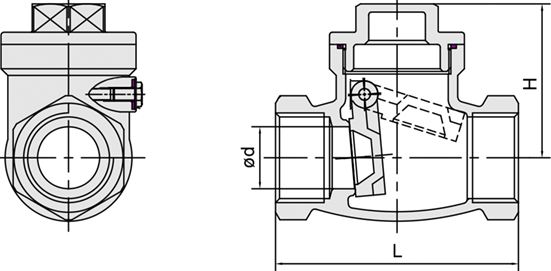

H14W,H14H絲扣止回閥結構:(圖)
H14W,H14H絲扣止回閥外觀尺寸:
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
D |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
104 |
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
200 |
H14W,H14H絲扣止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
