ZAYD電動高壓調節閥
是由PSL系列或者3810L系列直行程電動執行機構和高壓調節閥體組成。電動高壓籠式調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。電動高壓調節閥采用籠式節流形式來分?jǐn)倝翰?,減少了氣蝕、沖蝕、撓流破壞,大大提高了調節閥的使用壽命,特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。電動執行機構為一體化結構,內有伺服放大器,輸入控制信號(4~20mADC或1~5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。閥體為直通式,閥芯為單導向結構,閥體流路簡單,阻力小,電動高壓調節閥特別適用于高粘度,含有懸浮物和顆粒狀介質流體的調節,可避免結焦、粘結、堵塞。電動高壓調節閥整體具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
ZAYD電動高壓調節閥技術參數:
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數(KV) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
籠式 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||||
公稱壓力(MPa) |
10.0、16.0、25.0、32.0、45.0 |
|||||||||||||
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
閥蓋形式 |
標準型(-17~+250℃)、高溫型(+250~+450℃) |
|||||||||||||
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
閥芯形式 |
單座式、籠式 |
|||||||||||||
流量特性 |
等百分比 |
|||||||||||||
配置執行器類別 |
3810系列、PSL系列等電動執行器(客戶指定品牌亦可) |
|||||||||||||
執行器參數 |
電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC |
|||||||||||||
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 |
||||||||||||||
環境溫度:-25~+70℃、環境濕度:≤95% |
ZAYD電動高壓調節閥零部件材料表:
1 |
閥體 |
WCB |
304 |
316 |
316L |
2 |
墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
3 |
閥籠 |
304 |
304 |
316 |
316L |
4 |
閥芯 |
304 |
304 |
316 |
316L |
5 |
中墊 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
6 |
閥蓋 |
WCB |
304 |
316 |
316L |
7 |
螺栓 |
25 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
8 |
閥桿 |
304 |
304 |
316 |
316L |
9 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
10 |
螺栓 |
25 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
11 |
填料壓蓋 |
WCB |
304 |
316 |
316L |

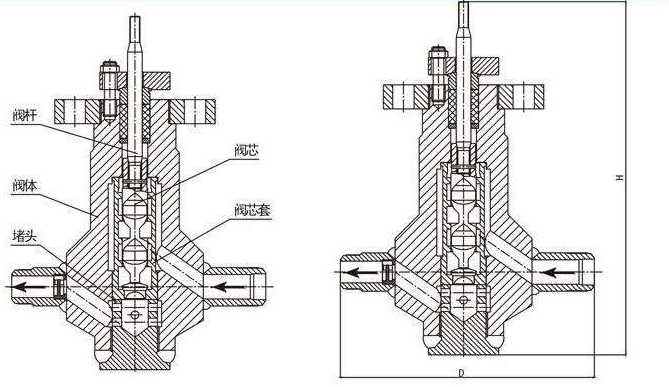

ZAYD電動高壓調節閥結構:(圖)
ZAYD電動高壓調節閥外觀尺寸:
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
D |
國標 |
國標壓力:PN10.0、16.0、25.0、32.0、45.0MPa |
||||||||||
美標 |
||||||||||||
H、H1、H2 |
H、H1:該尺寸根據工程師設計為準 |
|||||||||||
|
|
ZAYD電動高壓調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
