蝶閥 電動對夾式蝶閥
更新：2022/8/8 10:02:50??????點擊：
- 品牌：???工開閥門
- 型號：???D971F46
產品介紹
D971F46電動對夾式襯氟蝶閥
廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
D971F46電動對夾式襯氟蝶閥特點：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。
D971F46電動對夾式襯氟蝶閥制造標準：
|
設計標準 |
GB12238 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
蝸輪、手動、電動、氣動 |
D971F46電動對夾式襯氟蝶閥零部件材料表：
|
零件名稱 |
材料 |
|
上下閥體 |
鑄鐵、鑄鋼、不銹鋼、襯F46、F4 |
|
閥座 |
鑄鋼 |
|
帶桿蝶板 |
鑄鋼、不銹鋼、襯F46、F4 |
|
填料 |
F4 |
|
襯墊 |
硅橡膠 |
|
蝸輪手柄 |
球墨鑄鐵 |

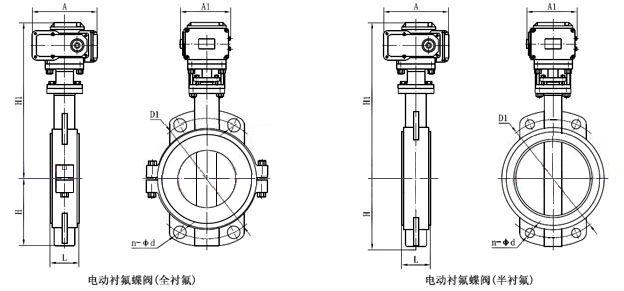

D971F46電動對夾式襯氟蝶閥結構：（圖）
D971F46電動對夾式襯氟蝶閥外觀尺寸：
|
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸(標準值) |
|||||||
|
0.6MPa |
1.0MPa |
|||||||||
|
毫米 |
英寸 |
L |
H |
H1 |
A |
A1 |
D1 |
n-φd |
D1 |
n-φd |
|
50 |
2 |
43 |
63 |
438 |
125 |
80 |
110 |
4-14 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
453 |
125 |
80 |
130 |
4-14 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
478 |
125 |
80 |
150 |
4-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
519 |
125 |
80 |
170 |
4-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
713 |
325 |
190 |
200 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
749 |
325 |
190 |
225 |
8-18 |
240 |
8-22 |
|
200 |
8 |
60 |
164 |
843 |
325 |
190 |
280 |
8-18 |
295 |
8-22 |
|
250 |
10 |
68 |
206 |
947 |
363 |
230 |
335 |
12-18 |
350 |
12-22 |
|
300 |
12 |
78 |
230 |
1013 |
363 |
230 |
395 |
12-22 |
400 |
12-22 |
|
350 |
14 |
78 |
248 |
1046 |
363 |
230 |
445 |
12-22 |
460 |
16-22 |
|
400 |
16 |
102 |
289 |
1135 |
363 |
230 |
495 |
16-22 |
515 |
16-26 |
|
450 |
18 |
114 |
320 |
1328 |
465 |
300 |
550 |
16-22 |
565 |
20-26 |
|
500 |
20 |
127 |
343 |
1226 |
546 |
325 |
600 |
20-22 |
620 |
20-26 |
|
600 |
24 |
154 |
413 |
1394 |
546 |
325 |
705 |
20-26 |
725 |
20-30 |
|
700 |
28 |
165 |
478 |
1534 |
546 |
325 |
810 |
24-26 |
840 |
24-30 |
|
800 |
32 |
190 |
525 |
1659 |
546 |
325 |
920 |
24-30 |
950 |
24-33 |
|
900 |
36 |
203 |
585 |
1748 |
617 |
450 |
1020 |
24-30 |
1050 |
28-33 |
|
1000 |
40 |
216 |
640 |
1805 |
632 |
455 |
1120 |
28-30 |
1160 |
28-36 |
|
1200 |
48 |
254 |
755 |
2035 |
632 |
455 |
1340 |
32-33 |
1380 |
32-39 |
|
1400 |
56 |
279 |
910 |
2310 |
790 |
550 |
1560 |
36-36 |
1590 |
36-42 |
|
1600 |
64 |
318 |
1030 |
2845 |
868 |
580 |
1760 |
40-36 |
1820 |
40-48 |
|
1800 |
72 |
356 |
1140 |
3060 |
868 |
580 |
1970 |
44-39 |
2020 |
44-48 |
|
2000 |
80 |
406 |
1250 |
3350 |
965 |
600 |
2180 |
48-42 |
2230 |
48-48 |
D971F46電動對夾式襯氟蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
更多產品
