QS647Y鎖渣球閥
和沖水閥為雙向旋轉全截面開關球閥、固定球結構。閥門為高溫鎖渣結構,閥體和內件體的金屬和保護涂層在沖擊、腐蝕和磨蝕有良好的可用性。
QS647Y鎖渣球閥特點:
1、雙阻斷及泄放功能;
2、優異的密封性能;
3、防堵塞技術方案;
4、自然的防靜電結構設計;
QS647Y鎖渣球閥性能:
應用行業 |
煤化工等 |
應用位置 |
渣水下料 |
適用介質 |
煤渣、水等 |
入口壓力 |
5.8MPa |
出口壓力 |
0~5.8MPa |
溫度 |
50℃~80℃ |
開關頻率 |
1~2次每小時 |
執行器 |
氣動 |
閥門形式 |
球閥 |
硬質合金 |
鎳基、碳化鎢 |
運行壽命 |
12個月以上 |
連接形式 |
一般為法蘭連接(可根據客戶需求選擇其它連接形式) |
閥門密封面 |
金屬與金屬密封結構 |
填料 |
柔性石墨 |
墊片 |
不銹鋼或鈦合金+柔性石墨結構 |
QS647Y鎖渣球閥結構:(圖)

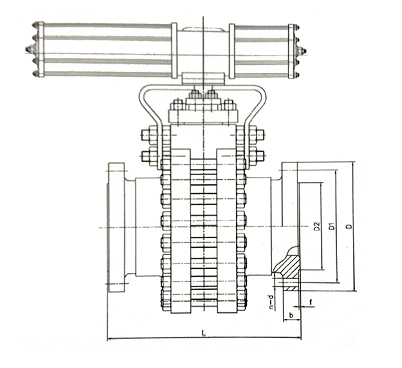

QS647Y鎖渣球閥外觀尺寸:
QS647Y-600LB
DN |
D |
D1 |
D2 |
n |
d |
b |
f |
L |
8" |
419 |
349 |
270 |
12 |
32 |
63 |
7 |
660 |
10" |
508 |
432 |
324 |
16 |
35 |
71 |
7 |
787 |
12" |
559 |
489 |
381 |
20 |
35 |
74 |
7 |
838 |
14" |
603 |
527 |
413 |
20 |
38 |
77 |
7 |
889 |
16" |
686 |
603 |
470 |
20 |
41 |
84 |
7 |
991 |
20" |
813 |
724 |
584 |
24 |
44 |
96 |
7 |
1194 |
QS647Y鎖渣球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
