疏水閥 抽汽式疏水閥
更新：2022/9/26 16:28:22??????點擊：
- 品牌：???工開閥門
- 型號：???STP
產品介紹
STP抽汽式疏水閥
采用消耗降壓設計原理。高壓流體通過閥芯套上的節流通道，流體方向不斷改變，逐步消耗能量，降低流體速度。使流體通過閥座節流口的壓力高于汽化壓力，防止流體發生空化。
STP抽汽式疏水閥是一種防空化高壓差調節閥，STP抽汽式疏水閥用于汽輪機本體疏水，各段抽氣疏水以及冷再管道的疏水等，抽氣疏水閥可以使用氣動或電動控制，也可以手動操作。STP抽汽式疏水閥是大中型火力發電機組的主要閥門之一。
STP抽汽式疏水閥特點：
1、流體通道串級式，4級降壓。不斷改變流體方向，控制流體速度在30m/s,左右，逐級降壓，防止空化破壞。
2、節流面與密封面分開，關閉嚴密，根據疏水流量設有多級節流，閥內組件表面硬化處理，硬度可達到HRC70左右，壽命長。
3、閥體組件與執行機構采用浮動式連接。可以消除閥芯與推桿不同心造成的卡死想象。
STP抽汽式疏水閥性能：
|
閥體形式 |
鍛造直通式 角型 Z型 |
閥芯形式 |
防空化串級時節流閥芯 |
|
連接形式 |
BW焊接 |
流體方向 |
高進低出 |
|
工作溫度 |
小于350 |
流量特性 |
線性 |
|
動作時間 |
全關到全開小于5秒 |
泄漏量 |
符合ANSI B16.104—1976 V級 |
STP抽汽式疏水閥零部件材料表：
|
閥體 |
20#鍛鋼 |
閥芯 |
特種合金鋼 |
|
閥桿 |
WCB/304 |
閥芯套 |
不銹鋼 |
|
接管 |
2Cr13、304 |
節流件 |
不銹鋼 |

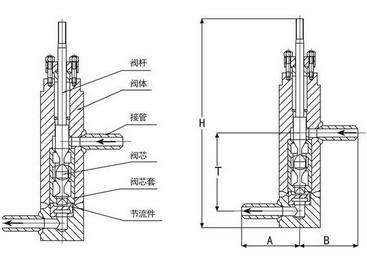

STP抽汽式疏水閥：（圖）
STP抽汽式疏水閥外觀尺寸：
|
公稱通徑DN（mm） |
A |
H |
B |
T |
|
50 |
480 |
610 |
|
|
|
80 |
500 |
690 |
460 |
680 |
|
100 |
540 |
660 |
430 |
670 |
|
150 |
590 |
765 |
490 |
765 |
STP抽汽式疏水閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境]要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
