Q941TC電動陶瓷球閥
具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。
Q941TC電動陶瓷球閥特點:
閥門球體、閥座和閥體內部與介質接觸部件均為結構陶瓷材料,具有出色的耐腐蝕、耐磨損和耐沖刷性能。
閥球和閥座精密研磨達到零泄露。
Q941TC電動陶瓷球閥制造標準:
設計依據 |
GB |
API |
設計與制造標準 |
JB/T10529-2005,GB/T12237-2007 |
API608-2012 |
結構長度設計標準 |
GB/T12221-2005 |
ASME B16.10-2009 |
連接端設計標準 |
GB/T9113-2010 |
ASME B16.5-2013 |
驅動裝置連接設計標準 |
GB/T12223-2005 |
BS EN ISO 5211-2001 |
主體材料設計標準 |
GB/T12228-2006,NB/T47010-2010 |
ASTM A105/A105M-2014,ASTM A182/A182M-2015 |
檢驗與試驗標準 |
JB/T 9092-1999 |
API 598-2009 |
Q941TC電動陶瓷球閥技術參數:
連接標準:GB/T 9113
適用溫度:-20°C~550°C
試驗標準:GB/T 13927
公稱通徑:DN15~DN300
Q941TC電動陶瓷球閥零部件材料表:
序號 |
名稱 |
材質 |
1 |
閥體 |
A105、WCB、SS304、SS316、CF8、CF8M、CF3、CF3M |
2 |
閥芯 |
氧化鋯(3Y-ZrO2)、氧化鋁(AI2O3) |
3 |
閥桿/軸套/填料壓套 |
17-4PH、316L、合金材料 |
4 |
密封部件 |
VMQ、FKM、PTFE |
5 |
填料 |
PTFE、RPTFE、石墨 |
6 |
壓板/支架 |
CF8、WCB |
7 |
螺栓/墊圈 |
A193-B7/A194-2H/SS304 |

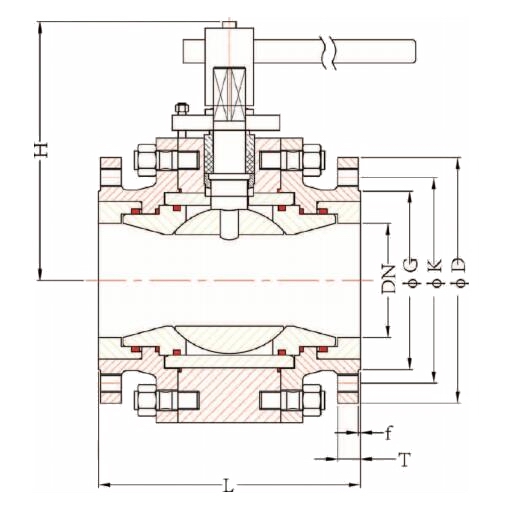

Q941TC電動陶瓷球閥結構:(圖)
Q941TC電動陶瓷球閥外觀尺寸:
DN |
H |
L |
?D |
?K |
?G |
T |
F |
Z |
15 |
85 |
108 |
95 |
65 |
45 |
14 |
2 |
4-M12 |
20 |
94 |
117 |
105 |
75 |
55 |
16 |
2 |
4-M12 |
25 |
98 |
127 |
115 |
85 |
65 |
16 |
2 |
4-M12 |
32 |
112 |
140 |
140 |
100 |
76 |
18 |
2 |
4-M16 |
40 |
124 |
165 |
150 |
110 |
84 |
18 |
2 |
4-M16 |
50 |
135 |
178 |
165 |
125 |
99 |
20 |
2 |
4-M16 |
65 |
156 |
190 |
185 |
145 |
118 |
20 |
2 |
4-M16 |
80 |
177 |
203 |
200 |
160 |
132 |
20 |
2 |
8-M16 |
100 |
207 |
229 |
220 |
180 |
156 |
22 |
2 |
8-M16 |
125 |
240 |
356 |
250 |
210 |
184 |
22 |
2 |
8-M16 |
150 |
240 |
394 |
285 |
240 |
211 |
24 |
2 |
8-M16 |
200 |
280 |
457 |
340 |
295 |
266 |
24 |
2 |
12-M20 |
250 |
- |
533 |
405 |
355 |
319 |
30 |
2 |
12-M24 |
300 |
- |
610 |
460 |
410 |
370 |
30 |
2 |
12-M24 |
Q941TC電動陶瓷球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
