J744X系列液動角式截止閥
一種用于工業管道排污的液動直角截止閥,包括閥體、閥瓣、液壓缸、活塞,它是將閥體上的進水口與出水口設計成互為直角,閥體上有液壓缸,閥體內的閥瓣向上或向下運動實現閥的開啟或關閥。使污水中的雜質在閥體內腔不結垢,排污效果好。本實用新型結構緊湊,密封性能好,閥門啟閉靈活,實用性強。
J744X系列液動角式截止閥性能:
公稱壓力PN/Mpa |
試驗壓力/Mpa |
適用溫度℃ |
工作介質 |
|
殼體 |
密封 |
|||
0.05 |
0.075 |
0.055 |
≤65 |
清水、污水 |
J744X系列液動角式截止閥零部件材料表:
零件名稱 |
閥體、液壓缸、缸蓋 |
閥瓣 |
活塞桿、指 |
活塞 |
材料 |
灰鑄鐵 |
球墨鑄鐵 |
不銹鋼 |
鋁合金 |

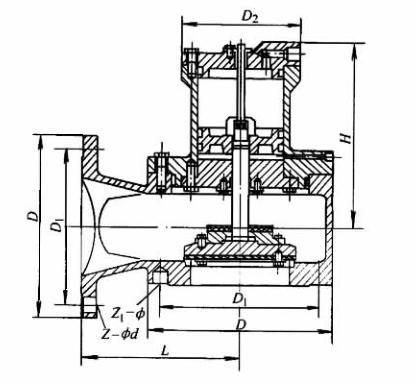

J744X系列液動角式截止閥結構:(圖)
J744X系列液動角式截止閥外觀尺寸:
公稱通徑DN/mm |
尺寸/mm |
重量/kg |
||||||
D |
D1 |
D2 |
L |
H |
Z-φd |
Z1-φk |
||
100 |
210 |
170 |
130 |
190 |
218 |
4-φ19 |
4-M16 |
45 |
150 |
265 |
225 |
180 |
240 |
285 |
8-φ19 |
8-M20 |
84 |
200 |
320 |
280 |
180 |
290 |
312 |
8-φ19 |
8-M20 |
156 |
250 |
375 |
335 |
232 |
350 |
348 |
12-φ19 |
12-M20 |
217 |
300 |
440 |
395 |
232 |
425 |
386 |
12-φ23 |
12-M20 |
305 |
J744X系列液動角式截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
