產品介紹
ZHJP、ZHJN型氣動薄膜薄直通單座調節閥
氣動薄膜直通雙座調節閥采用雙導向結構。配用于多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。該氣動調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。氣動簿膜薄直通單座調節閥和氣動簿膜薄直通雙座調節閥特別適用于壓差較大，允許泄漏量也較大且不是很清潔的介質場合。上海一環制造的氣動薄膜直通單座、雙座調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級溫度有-250℃-+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和IV級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
ZHJP、ZHJN型氣動薄膜薄直通單座調節閥技術參數：
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|||||
|
額定流量 |
單座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1100 |
|
||||
|
雙座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2700 |
|||||
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||||||||
|
膜片有效面積Ae(cm2) |
280 |
400 |
600 |
1000 |
1600 |
||||||||||||||
|
公稱壓力PN(Mpa) |
1.6、4.0、6.4 |
||||||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||||||
|
固有可調比R |
50：1 |
||||||||||||||||||
|
信號范圍Pr(Kpa) |
20～100、40～200、20～60、 80～240、段幅：20～60、 60～100、 |
||||||||||||||||||
|
氣源壓力Ps(Mpa) |
0.14～0.4 |
||||||||||||||||||
|
允許泄漏量 |
Ⅳ級（單座）、Ⅲ級（雙座） |
||||||||||||||||||
|
工作 |
常溫型 |
-20200、-40～250、-60～250 |
|||||||||||||||||
|
散熱型 |
-40～450、-60～450 |
||||||||||||||||||
|
高溫型 |
450～650 |
||||||||||||||||||
|
低溫型 |
-60～100、-100～ -200、-200～ -250 |
||||||||||||||||||
ZHJP、ZHJN型氣動薄膜薄直通單座調節閥零部件材料表：
閥體、閥蓋：WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
軟密封閥芯：增強聚四氟乙烯

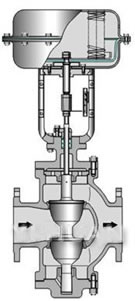

ZHJP、ZHJN型氣動薄膜薄直通單座調節閥結構：（圖）
ZHJP、ZHJN型氣動薄膜薄直通單座調節閥外觀尺寸：
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
法蘭 |
PN16 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
|
|
PN64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
752 |
819 |
|
|
標準閥蓋H1 |
單座 |
560 |
567 |
579 |
622 |
652 |
802 |
818 |
826 |
1054 |
1079 |
1144 |
1517 |
1658 |
|
雙座 |
|
577 |
583 |
642 |
652 |
822 |
852 |
876 |
1104 |
1129 |
1124 |
1637 |
1758 |
|
|
中溫型 |
單座 |
760 |
767 |
779 |
822 |
852 |
1052 |
1062 |
1076 |
1347 |
1399 |
1464 |
1867 |
2008 |
|
雙座 |
|
777 |
783 |
842 |
852 |
1072 |
1102 |
1126 |
1424 |
1449 |
1524 |
2023 |
2108 |
|
|
H2 |
單座 |
91 |
112 |
118 |
129 |
144 |
173 |
191 |
195 |
243 |
251 |
290 |
380 |
436 |
|
雙座 |
|
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
465 |
|
|
A |
282 |
360 |
470 |
620 |
||||||||||
|
法蘭標準 |
GB ；1.6、2.5、4.0、6.4Mpa ANSI:150、300、600Lb JIS：10K、20K、30K |
|||||||||||||
ZHJP、ZHJN型氣動薄膜薄直通單座調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
