DMF直角式脈沖電磁閥
是利用控制系統發出的脈沖轉化為機械的脈動,使脈動氣體的強大能量變成動能在極短時間內瞬間釋放,產生巨大沖擊力,控制系列常采用PLC、單片機等來控制脈沖的時間間隔,以實現自動噴吹等功能。
DMF直角式脈沖電磁閥特點:
①膜片將電磁脈沖閥分前、后二個氣室,當接通緊縮空氣時,緊縮空氣經過節省孔進入后氣室,此時后氣室壓力將膜片組件緊貼閥的輸出口,電磁脈沖閥處于“關閉”狀態。
②系統設備發出一個脈沖信號使電磁脈沖閥銜鐵后移,閥后氣室放氣孔翻開,后氣室迅速失壓,膜片組件后移,壓縮空氣經過閥輸出口噴出,電磁脈沖閥處于“開啟”狀態。
③待脈沖信號消失,電磁脈沖閥銜鐵復位,后氣室放氣孔封閉,后氣室壓力升高使膜片組件緊貼閥的輸出口,電磁脈沖閥又處于“關閉”狀態。
DMF直角式脈沖電磁閥技術參數:
1、溫度:-25℃~55℃ 55℃~180℃
2、空氣的相對濕度不超過85%
3、防護等級符合IP64
4、膜片壽命:100萬次
5、脈沖閥壽命: 規范安裝、正確使用、合理維護 淹沒脈沖閥的條件下使用五年。

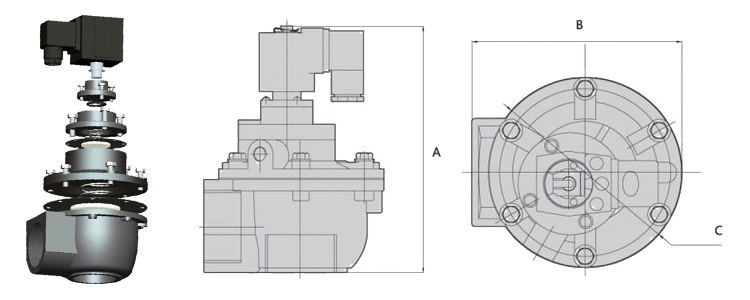

DMF直角式脈沖電磁閥結構:(圖)
DMF直角式脈沖電磁閥外觀尺寸:
規格型號 |
A |
B |
C |
15M |
124 |
102 |
φ92 |
20M |
124 |
102 |
φ92 |
20J |
124 |
88 |
φ74 |
25J |
124 |
88 |
φ74 |
20P |
124 |
104.5 |
82.5×82.5 |
25P |
124 |
104.5 |
82.5×82.5 |
20 |
112 |
88 |
φ74 |
25 |
112 |
88 |
φ74 |
35P |
142 |
121 |
φ111.5 |
40S |
162 |
131 |
φ117 |
45P |
174 |
138 |
φ126 |
50S |
202 |
205 |
φ184 |
50S-A |
208 |
167.5 |
φ145 |
62S |
222 |
210 |
φ185 |
62S-A |
208 |
167.5 |
φ145 |
76S |
245 |
230 |
φ200 |
DMF直角式脈沖電磁閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
