LDBAC系列 電動螺紋式球閥特點:
電動螺紋式球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝,結構合理、造型美 |
觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式 |
、三片式球閥連接形式另有對焊(BW)承焊(SW),并均可帶國際標準ISO5211支架平臺和鎖定裝置??稍O(shè)置90°開關定位機構,根 |
據需要加鎖以防止誤操作。 |
LDBAC系列 電動螺紋式球閥制造標準:
|
檢測與試驗 GB/T13927-1992 |
設計標準 GB/T12224、GB/T8464 |
結構長度標準 GB/T15188.3 |
LDBAC系列 電動螺紋式球閥技術參數:
電壓電壓 AC220V、AC380V(其它特制 |
環境溫度 -30℃~+70℃ |
防護等級 IP67 |
LDBAC系列 電動螺紋式球閥零部件材料表:
公稱通徑 10-100mm |
|
公稱壓力 PN16、PN25、PN40、PN64 |
|
連接方式 螺紋連接 |
|
閥體材質 SS304、SS316、SS316L |
|
碟板材質 SS304、SS316、SS316L |
|
密封材料 PTFE、PTL、硬質合金 |
|
工作溫度 |
C3:-30℃~150℃ |
C6:-30℃~250℃ |
|
C7:-30℃~350℃ |
|
C9:-40℃~450℃ |
LDBAC系列 電動螺紋式球閥結構:(圖)

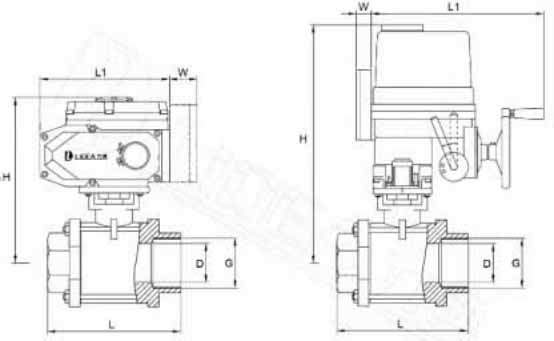

LDBAC系列 電動螺紋式球閥外觀尺寸:
GB閥體尺寸配LDE電動執行器 |
||||||||
規格型號 |
DN |
L |
D |
G |
H |
L1 |
W |
E-電動頭 |
LDBAC10 |
10 |
60 |
12.5 |
3/8 |
259 |
320 |
136.5 |
LDE-010 |
LDBAC15 |
15 |
72 |
15 |
1/2 |
259 |
320 |
136.5 |
LDE-010 |
LDBAC20 |
20 |
82 |
20 |
3/4 |
259 |
320 |
136.5 |
LDE-010 |
LDBAC25 |
25 |
90 |
25 |
1 |
274 |
320 |
136.5 |
LDE-010 |
LDBAC32 |
32 |
112 |
32 |
1-1/4 |
280 |
320 |
136.5 |
LDE-010 |
LDBAC40 |
40 |
120 |
40 |
1-1/2 |
290 |
320 |
136.5 |
LDE-020 |
LDBAC50 |
50 |
145 |
50 |
2 |
292 |
320 |
136.5 |
LDE-010 |
LDBAC65 |
65 |
185 |
65 |
2-1/2 |
364 |
355 |
140 |
LDE-020 |
LDBAC80 |
80 |
210 |
80 |
3 |
374 |
355 |
140 |
LDE-020 |
LDBAC100 |
100 |
240 |
100 |
4 |
402 |
355 |
140 |
LDE-030 |
|
||||||||
GB閥體尺寸配LDX電動執行器 |
||||||||
規格型號 |
DN |
L |
D |
G |
H |
L1 |
W |
E-電動頭 |
LDBAC10 |
10 |
60 |
12.5 |
3/8 |
195 |
165 |
40 |
LDX-005 |
LDBAC15 |
15 |
72 |
15 |
1/2 |
205 |
165 |
40 |
LDX-005 |
LDBAC20 |
20 |
82 |
20 |
3/4 |
215 |
165 |
40 |
LDX-005 |
LDBAC25 |
25 |
90 |
25 |
1 |
175 |
165 |
40 |
LDX-005 |
LDBAC32 |
32 |
112 |
32 |
1-1/4 |
190 |
165 |
40 |
LDX-005 |
LDBAC40 |
40 |
120 |
40 |
1-1/2 |
210 |
190 |
40 |
LDX-010 |
LDBAC50 |
50 |
145 |
50 |
2 |
230 |
190 |
40 |
LDX-010 |
LDBAC65 |
65 |
185 |
65 |
2-1/2 |
260 |
190 |
40 |
LDX-016 |
LDBAC80 |
80 |
210 |
80 |
3 |
330 |
270 |
40 |
LDX-020 |
LDBAC100 |
100 |
240 |
100 |
4 |
370 |
270 |
40 |
LDX-040 |
LDBAC系列 電動螺紋式球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
