J45Y鍛鋼Y型閥門
主要適用于火力電站各種系統的管路上,切斷或接通管路介質。適用介質:水、蒸氣等非腐蝕性介質。鍛鋼閥門與其他閥門產品相比的特點是高溫高壓,獨特的自密封設計,壓力越高,密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
J45Y鍛鋼Y型閥門特點:
1、壓力自緊封Y型截止閥和止回閥閥門符合ANSI B16.34。檢驗與測試按API598,標記按MSS-SP-25。
2、采用以下結構。
3、全徑或縮徑。
4、升降式和球式止回閥。
5、按需內置彈簧。
6、可拆卸實心閥瓣。
7、自定心壓板壓套式。
8、整體式上密封座。
9、明桿支架型(OS&Y)。
10、螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋。
11、承插端符合ASME B16.11。
12、螺紋連接端(NPT)符合ANSI/ASME B1.20.1。
13、閥瓣可變換為針型、節流型、球型、止回型。
J45Y鍛鋼Y型閥門性能:
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
適用溫度 |
-29°C~425°C |
-29°C~550°C |
-29°C~200°C |
J45Y鍛鋼Y型閥門零部件材料表:
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105 |
Type A182 F22 |
Type A182 F304(L) |
Type A182 F316(L) |
||
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
閥瓣 |
A105N |
A276 304 |
A276 304(L) |
A276 316(L) |
3 |
閥桿 |
A182 F6a |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
5 |
密封環 |
F182 F304L |
A182 F304(L) |
A182 F316(L) |
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
7 |
墊圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
8 |
閥桿螺母 |
A276 F420 |
|||
9 |
軸承壓蓋 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
10 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
11 |
手輪 |
A197 |
|||
12 |
對夾塊 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
13 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
15 |
填料壓板 |
A216 WCB |
A351 CF8 |
||
16 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
17 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
18 |
圓柱銷 |
A276 420 |
A182 F304 |
||
19 |
填料壓套 |
A276 410 |
|
A182 F304 |
|
20 |
吊耳 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
21 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
22 |
填料 |
不銹鋼絲+柔性石墨 |

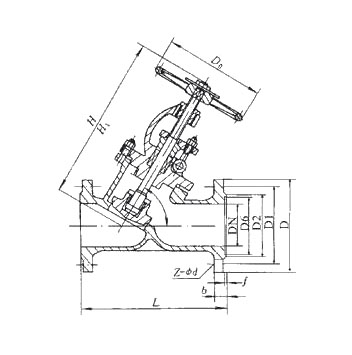

J45Y鍛鋼Y型閥門結構:(圖)
J45Y鍛鋼Y型閥門外觀尺寸:
PS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H(開) |
333 |
333 |
332 |
408 |
406 |
524 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
J45Y鍛鋼Y型閥門維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
