Q644F/Q645F氣動三通球閥
L形和T形,L形(Q44F)三通球閥用于介質流向的切換,能使相互垂直的兩個通道連接;T形(Q45F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。
Q644F/Q645F氣動三通球閥性能:
試驗壓力 |
公稱壓力(Mpa) |
||||
Mpa |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
強度試驗 |
2.4 |
3.8 |
6.0 |
3.2 |
2.4 |
密封試驗 |
1.8 |
2.8 |
4.4 |
2.2 |
1.5 |
氣密試驗 |
0.5-0.7 |
||||
工作溫度 |
PTFE≤150℃ PTL≤300℃ |
||||
適用溫度 |
C:水、油、氣;P:硝酸類;R:醋酸類 |
Q644F/Q645F氣動三通球閥零部件材料表:
閥體、閥蓋 |
WCB、CF8 |
球體 |
WCB+Hcr、CF8 |
閥桿 |
2Cr13、CF8 |
閥座 |
PTFE |
填料 |
PTFE |

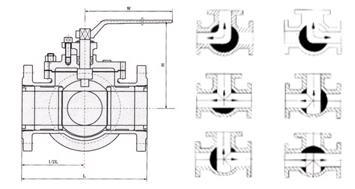

Q644F/Q645F氣動三通球閥結構:(圖)
Q644F/Q645F氣動三通球閥外觀尺寸:
公稱壓力 |
公稱通徑 |
L |
H |
W |
重量 |
|||||
Mpa |
mm |
in |
mm |
mm |
mm |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
1.6 |
15 |
1/2 |
130 |
62 |
100 |
2.5 |
3.0 |
3.5 |
2.5 |
2.5 |
20 |
3/4 |
150 |
68 |
160 |
3.0 |
3.5 |
4.5 |
3.0 |
3.6 |
|
25 |
1 |
160 |
75 |
160 |
4.8 |
5.0 |
6 |
5.0 |
5.0 |
|
32 |
1 1/4 |
180 |
85 |
200 |
6.5 |
7 |
8.5 |
7 |
7 |
|
40 |
1 1/2 |
200 |
95 |
200 |
8.5 |
9 |
10.5 |
9 |
9 |
|
50 |
2 |
230 |
110 |
250 |
11 |
12 |
14 |
12 |
11 |
|
65 |
2 1/2 |
290 |
130 |
300 |
15 |
17 |
20 |
16 |
16 |
|
80 |
3 |
310 |
155 |
400 |
21 |
22 |
32 |
21 |
22 |
|
100 |
4 |
350 |
180 |
500 |
33 |
36 |
50 |
36 |
36 |
|
125 |
5 |
400 |
250 |
600 |
65 |
70 |
80 |
68 |
70 |
|
150 |
6 |
480 |
275 |
800 |
103 |
110 |
120 |
105 |
105 |
|
200 |
8 |
580 |
325 |
1000 |
152 |
168 |
180 |
160 |
160 |
Q644F/Q645F氣動三通球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
