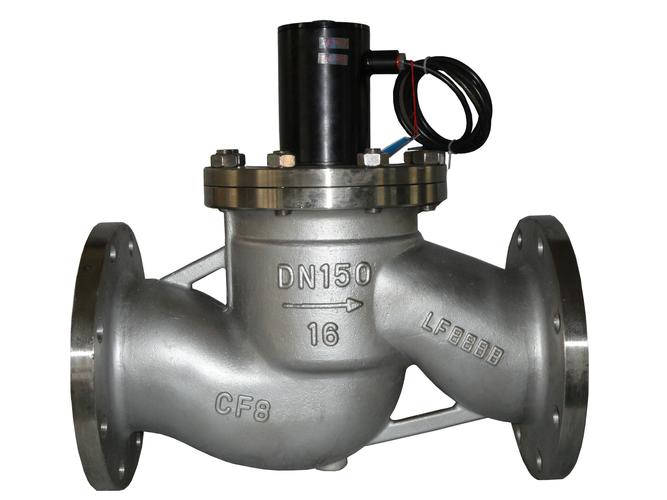

ZBSF不銹鋼電磁閥
是工業過程自動化控制系統用的執行器,它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、機械,電器、表面處理等生產和拉研部門以及浴室、食堂、空調等人們?nèi)粘I钤O(shè)施中,ZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制,ZBSF系列電磁閥主要用于腐蝕氣體,超凈氣等氣體介質控制。
ZBSF不銹鋼電磁閥特點:
耐蝕:絕大部分零件用不銹鋼或鑄造不銹鋼制成,防腐蝕性能良好。
耐熱:電磁部分、密封件全部采用特種耐高溫電工材料和密封材料,并采用了有效的隔熱措施。
耐磨:選材合理,閥杯和導向套間巧妙地利用流體的潤滑作用,減少磨損。
可靠:結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點,在低壓差或壓差為零情況下也能可靠工作。
ZBSF不銹鋼電磁閥性能:
工作介質 |
腐蝕性氣體、短冷流體、食用流體ZBSF-1:氣體用ZBSF-1Y:液體用ZBSF-2:氣體用ZBSF-2Y |
||||||
介質溫度(℃) |
ZBSF-1:(1Y)≤60℃;ZBSF-2:(2Y)≤200℃ |
||||||
公稱壓力(Mpa) |
1.6 |
||||||
工作壓力(Mpa) |
0 - 1.6 |
||||||
電源電壓 |
AC220V,其余規格可作特殊訂貨 |
||||||
額定流量系數(KV) |
按JB/T352-94規定 |
||||||
泄漏量(m1/min) |
按JB/T352-94.F規定 |
||||||
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
功耗(AV) |
40 |
50 |
ZBSF不銹鋼電磁閥結構:(圖)
ZBSF不銹鋼電磁閥外觀尺寸:
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n_d |
10 |
130 |
153 |
90 |
60 |
41 |
14 |
3 |
4-¢14 |
15 |
130 |
153 |
95 |
65 |
46 |
14 |
3 |
4-¢14 |
20 |
150 |
153 |
105 |
75 |
56 |
16 |
3 |
4-¢14 |
25 |
160 |
150 |
115 |
85 |
65 |
16 |
3 |
4-¢14 |
32 |
180 |
176 |
140 |
100 |
76 |
18 |
3 |
4-¢18 |
40 |
200 |
176 |
150 |
110 |
84 |
18 |
3 |
4-¢18 |
50 |
230 |
192 |
165 |
125 |
99 |
20 |
3 |
4-¢18 |
ZBSF不銹鋼電磁閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
