D971X-10S電動塑料蝶閥
采用一體式精小型電動執行器與塑料蝶閥組成,電動執行機構無須配伺服放大器,輸入220V電源即可直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉。
D971X-10S電動塑料蝶閥特點:
具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點外型結構緊湊美觀 本體重量輕容易安裝 耐腐蝕性強,應用范圍廣材質衛生無毒 耐磨損、容易拆卸,維護簡單易行。適用于帶腐蝕性介質的輸送過程的截流,根據不同材質溫度-14℃~100℃、-40℃~140℃。密封圈采用F4。耐腐性能優異,延長使用壽命。轉動靈活、使用方便。泄漏點少,強度高,裝拆方便。含硬顆粒液體容易使球表面劃傷。全部零件采用FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS注塑件組裝成型,耐腐蝕性能優良。
D971X-10S電動塑料蝶閥性能:
公稱通徑DN |
50~300(mm) |
|||
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
密封試驗 |
0.66 |
1.1 |
1.76 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
D971X-10S電動塑料蝶閥技術參數:
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
公稱壓力 |
PN1.0、1.6MPa |
||||||||
連接形式 |
對夾式 |
||||||||
密封材質 |
FPM、EPDM、NBR |
||||||||
適用溫度 |
0~+60℃ |
||||||||
閥體材質 |
UPVC、CPVC、PP |
||||||||
閥芯材質 |
UPVC、CPVC、PP、PTFE |
||||||||
適用介質 |
PVC兼容的食品工業化學溶劑 |
||||||||
配用執行機構 |
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構 |
||||||||
閥結構 |
A型 |
||||||||
閥板形式 |
蝶形(垂直板式) |
||||||||
執行機構型號 |
CHR、381R、HQ |
||||||||
主要技術參數 |
電源電壓:220V/50Hz、380V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC |
||||||||
防護等級:相當IP67、隔爆標志:ExdⅡBT4、手操功能:手柄、手輪 |
|||||||||
環境溫度:-25~+70℃、環境濕度:≤95% |
|||||||||
流量特性 |
線性 |
||||||||
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |

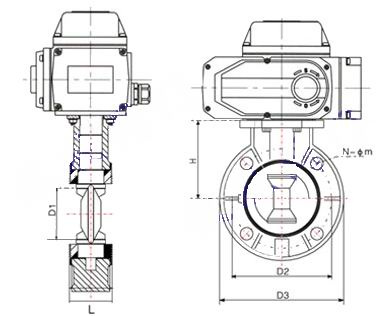

D971X-10S電動塑料蝶閥結構:(圖)
D971X-10S電動塑料蝶閥外觀尺寸:
通徑 |
英寸″ |
尺寸 |
|||||||||
L |
D1 |
D2-ANSI |
D2-JIS |
D2-DIN |
D3 |
H |
N-φm-ANSI |
N-φm-JSI |
N-φm-DIN |
||
50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
165 |
103 |
4-19 |
4-19 |
4-18 |
65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
185 |
113 |
4-19 |
4-19 |
4-18 |
80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
201 |
115 |
4-19 |
4-19 |
4-18 |
100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
229 |
135 |
8-19 |
8-19 |
8-18 |
125 |
5 |
66 |
130 |
216 |
210 |
210 |
257 |
165 |
8-22 |
8-23 |
8-18 |
150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
285 |
177 |
8-22 |
8-23 |
8-23 |
200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
343 |
210 |
8-22 |
8-23 |
8-23 |
250 |
10 |
110 |
255 |
362 |
355 |
350 |
411 |
240 |
12-25 |
12-25 |
12-23 |
300 |
12 |
129 |
311 |
432 |
400 |
400 |
490 |
297 |
12-25 |
12-25 |
12-23 |
D971X-10S電動塑料蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
