BD343法蘭式硬密封保溫蝶閥
也稱夾套蝶閥,是在普通三偏心金屬硬密封蝶閥的基礎上在閥體外部焊裝了金屬夾套,在保溫蝶閥的閥體兩側裝有夾套接口,可涵入蒸汽或其它過熱氣體,以防止介質在常溫狀態下凝固或結晶。保溫蝶閥的法蘭較普通金屬硬密封蝶閥要大一到兩個規格,主要用于石油、化工、冶金、制藥等各類系統。
BD343法蘭式硬密封保溫蝶閥性能:
保溫蝶閥型號 |
BD343H |
BD643H |
BD943H |
|
適用介質 |
易凝固或結晶類介質等 |
|||
材料 |
閥體 |
WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
||
蝶板 |
WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
|||
閥桿 |
2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
|||
密封面 |
SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel |
|||
填料 |
柔性石墨 |
BD343法蘭式硬密封保溫蝶閥技術參數:
設計規范: GB/T 12238 API609
法蘭連接: GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗:GB/T 13927 API598
BD343法蘭式硬密封保溫蝶閥結構:(圖)

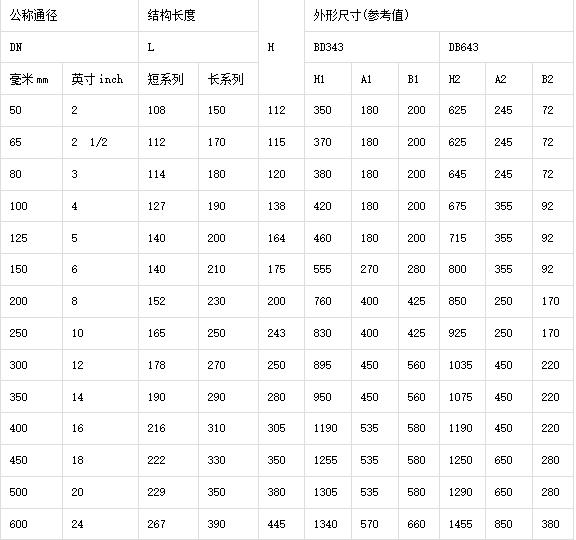

BD343法蘭式硬密封保溫蝶閥外觀尺寸:
BD343法蘭式硬密封保溫蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
