25P先導薄膜式蒸汽減壓閥特點:
減壓比高達20:1,過去的兩段減壓現在用一段即可實現。
由于膜片大,又采用外部檢測構造,可以控制穩定的二次側壓力。
由于Cv值大,流量及控制能力的飛躍提高,比通常的公稱通徑小1~2個號碼的產品也可使用。
由于閥門為單球形,其密封性提高,滲漏量極小。
25P先導薄膜式蒸汽減壓閥性能:
稱壓力(MPa) |
2.5 |
殼體試驗壓力(MPa) |
3.75 |
密封試驗壓力(MPa) |
2.5 |
進口壓力(MPa) |
2.5 |
出口壓力范圍(MPa) |
0.02-1.6 |
壓力特性偏差(MPa) |
GB12246-1989 |
流量特性偏差(MPa) |
GB12246-1989 |
滲漏量 |
GB12245-1989 |
25P先導薄膜式蒸汽減壓閥零部件材料表:
零件名稱 |
零件材料 |
閥體、閥蓋 |
WCB |
閥座 |
2Cr13 |
閥瓣 |
2Cr13 |
閥桿 |
2Cr13 |
膜片 |
1Cr18Ni9Ti |
調節彈簧 |
60Si2Mn |

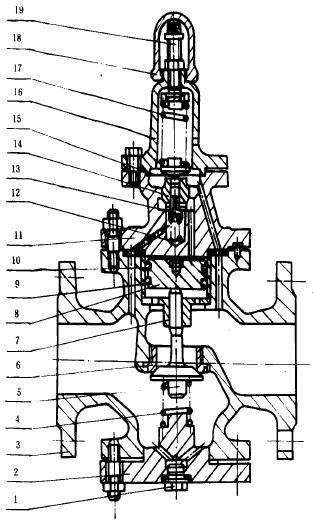

25P先導薄膜式蒸汽減壓閥:(圖)
25P先導薄膜式蒸汽減壓閥外觀尺寸:
DN |
L |
H1 |
H |
D |
15 |
147 |
235 |
145 |
207 |
20 |
154 |
235 |
145 |
207 |
25 |
160 |
235 |
145 |
207 |
32 |
180 |
250 |
160 |
220 |
40 |
16 |
250 |
160 |
220 |
50 |
230 |
270 |
180 |
220 |
25P先導薄膜式蒸汽減壓閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
