產品介紹
ZYHDP、ZYHDM電動精小型單座調節閥
電動精小型套筒調節閥是DKZ型電動單元組合儀表中執行單元，它是生產過程自動調節的重要環節之一。電動精小型單座調節閥和電動精小型套筒調節閥以電源為動力接受統一的標準信號0-10或4-20mADC。該電動調節閥將此轉為與輸入信號相對應的自動調節。因而廣泛用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。上海一環流體設備有限公司制造的電動精小型單座、套筒調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有1.6、4.0、6.4Mpa；公稱通徑范圍DN20-400。

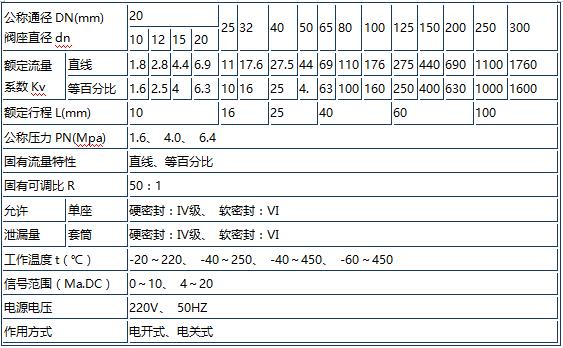

ZYHDP、ZYHDM電動精小型單座調節閥技術參數：
ZYHDP、ZYHDM電動精小型單座調節閥零部件材料表：
閥體、閥蓋WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座1Cr18Ni9Ti、司鈦萊合金堆焊
填料聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿2Cr13、1Cr18Ni9Ti
襯套2Cr13
公稱壓力PN(Mpa)1.6、 4.0、 6.4
固有流量特性直線、等百分比

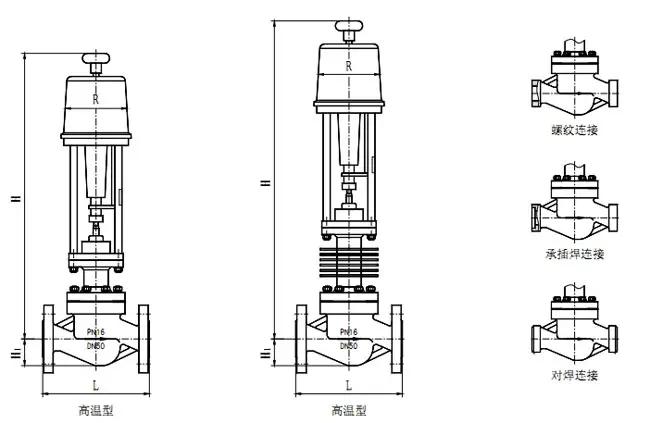

ZYHDP、ZYHDM電動精小型單座調節閥結構：（圖）
ZYHDP、ZYHDM電動精小型單座調節閥外觀尺寸：
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
法蘭 |
PN16 |
185 |
200 |
205 |
222 |
250 |
276 |
298 |
350 |
410 |
451 |
600 |
670 |
735 |
|
PN40 |
190 |
205 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
615 |
685 |
750 |
|
|
PN64 |
200 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
475 |
630 |
700 |
765 |
|
|
標準 |
PN16 |
673 |
698 |
720 |
723 |
740 |
850 |
866 |
884 |
1040 |
1065 |
1090 |
1256 |
1520 |
|
PN40 |
673 |
698 |
720 |
723 |
740 |
850 |
866 |
919 |
1070 |
1085 |
1130 |
1336 |
1570 |
|
|
PN64 |
680 |
710 |
738 |
743 |
765 |
875 |
890 |
928 |
1100 |
1145 |
1200 |
1376 |
1640 |
|
|
中溫型 |
PN16 |
873 |
898 |
920 |
923 |
940 |
1100 |
1110 |
1134 |
1360 |
1385 |
1410 |
1606 |
1870 |
|
PN40 |
883 |
908 |
930 |
933 |
950 |
1100 |
1110 |
1169 |
1390 |
1405 |
1450 |
1682 |
1920 |
|
|
PN64 |
890 |
920 |
950 |
960 |
995 |
1120 |
1140 |
1178 |
1420 |
1465 |
1520 |
1726 |
1992 |
|
|
H2 |
PN16 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
|
PN40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
|
|
PN64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
|
|
B |
460 |
530 |
630 |
|||||||||||
|
法蘭標準 |
GB：1.6、2.5、4.0、6.4NpaANSI：150、300、600Lb JIS：10K、20K、30K |
|||||||||||||
ZYHDP、ZYHDM電動精小型單座調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
