產品介紹
ZZWPE自力式電控溫度調節閥
該閥門較大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
ZZWPE自力式電控溫度調節閥特點：
公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-20℃~350℃，接受信號為 0~10mA.DC或4~20mA.DC來改變被調介質流量，使被控工藝參數保持在給定值，其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合。
ZZWPE自力式電控溫度調節閥性能：
|
公稱通徑DN(mm) （閥座直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||
|
(10) |
(12) |
(15) |
(20) |
|||||||||
|
額定流量系數 |
直級 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
額定行程 |
16 |
25 |
40 |
|||||||||
|
公稱壓力PN(MPa) |
1.0 1.6 4.0 6.4 |
|||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||
|
固有可調比 |
50 |
|||||||||||
|
允許泄漏量 |
單座 |
硬密封：IV級 軟密封：VI級 |
||||||||||
|
套筒 |
硬密封：II級 軟密封：VI級 |
|||||||||||
|
工作溫度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
|||||||||||
|
信號范圍（mA.DC） |
0~10 4~20 |
|||||||||||
|
作用方式 |
電關式 電開式 |
|||||||||||
|
使用環境溫度（℃） |
電動調節閥：-20~70℃ |
|||||||||||
|
使用環境濕度 |
電動調節閥：≤95% |
|||||||||||
|
電源電壓 |
220V 50Hz |
|||||||||||
ZZWPE自力式電控溫度調節閥零部件材料表：
|
閥體、閥蓋 |
HT200、ZG230-450、ZG1Cr18Ni9Ti |
|
閥芯 |
ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
推桿、襯套 |
2Cr13 |
|
墊片 |
橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片 |
|
波紋管 |
1Cr18Ni9TiM |

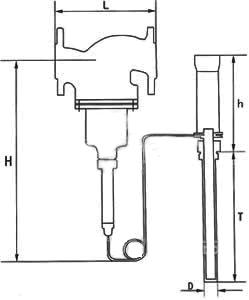

ZZWPE自力式電控溫度調節閥結構：（圖）
ZZWPE自力式電控溫度調節閥外觀尺寸：
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
A |
460 |
530 |
630 |
|||||||||
|
B |
230 |
230 |
260 |
|||||||||
|
H1 |
490 |
540 |
625 |
|||||||||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H2 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
|
h2 |
53 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
|
重量 |
PN1640 |
50 |
5254 |
56 |
58 |
75 |
87 |
95 |
132 |
135 |
155 |
|
|
PN64 |
53 |
56 |
58 |
65 |
68 |
84 |
110 |
129 |
177 |
180 |
210 |
|
ZZWPE自力式電控溫度調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
