J91H卡套截止閥
是儀表測量管路系統中重要組成部分,主要有截止閥和球閥,其功用是作開啟或切斷管道通路用??ㄌ资絻x表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點,是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。本類閥門在管道中一般應當水平安裝??ㄌ捉刂归y的密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。
J91H卡套截止閥性能:
型號 |
公稱壓力PN/Mpa |
試驗壓力ps/Mpa |
工作壓力p/Mpa |
工作溫度/℃ |
適用介質 |
|
|
|
|||||
J91H-320 |
32.0 |
35.2 |
37.5 |
32 |
-20-150 |
非腐蝕性介質 |
J91H-320P |
腐蝕性介質 |
J91H卡套截止閥零部件材料表:
零件名稱 |
閥體、填料座 |
閥體、閥座 |
填料 |
J91H-320 |
碳鋼 |
不銹鋼 |
氟塑料 |
J91H-320P |
不銹鋼 |

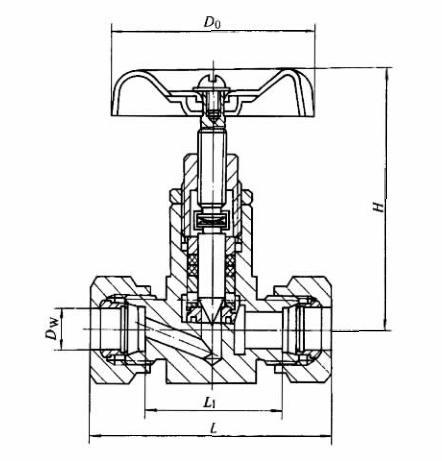

J91H卡套截止閥結構:(圖)
J91H卡套截止閥外觀尺寸:
公稱通徑DN/mm |
尺寸/mm |
||||
Dw |
L1 |
L |
H |
D0 |
|
3 |
8 |
40 |
75 |
85 |
65 |
6 |
14 |
44 |
82 |
87 |
65 |
10 |
18 |
54 |
92 |
100 |
80 |
J91H卡套截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
