A49H、A49Y蒸汽主安全閥
是一種新穎結構的安全閥。主要用于電站鍋爐、壓力容器、減溫減壓設備,是受壓設備、容器上的最佳超壓保護裝置。A49H、A49Y蒸汽主安全閥的主要優點是 與沖量安全閥配套使用,提高了動作的靈敏度和安全閥口徑,而且主閥采用塞式,動作精度高、重復性好、回座快、不泄漏、工作壽命長、工作穩定可靠。
A49H、A49Y蒸汽主安全閥特點:
1、采用活塞結構
2、主閥設有緩沖閥,減少密封面損壞
3、密封面采用硬質合金設計,堅固耐用
A49H、A49Y蒸汽主安全閥性能:
公稱壓力(MPa) |
整定壓力等級 |
|||||
1.6 |
0.06~0.1 |
0.1~0.16 |
0.16~0.25 |
0.4~0.6 |
0.6~0.8 |
0.8~1.0 |
2.5 |
1.3~1.6 |
1.6~2.0 |
2.0~2.5 |
|
|
|
4.0 |
1.3~1.6 |
1.6~2.0 |
2.0~2.5 |
2.5~3.2 |
3.2~4.0 |
|
6.4 |
2.5~3.2 |
3.2~4.0 |
4.0~5.0 |
5.0~6.4 |
|
|
10.0 |
3.2~4.0 |
4.0~5.0 |
5.0~6.4 |
6.4~8.0 |
8.0~10.0 |
|
16.0 |
10.0~13.0 |
13.0~16.0 |
|
|
|
|
A49H、A49Y蒸汽主安全閥制造標準:
設計規范:GB/T 12243
結構長度:GB/T 12221
法蘭連接:JB/T 79
試驗與檢驗:GB/T 12242
產品標識:GB/T 12220
供貨規范:JB/T 7928

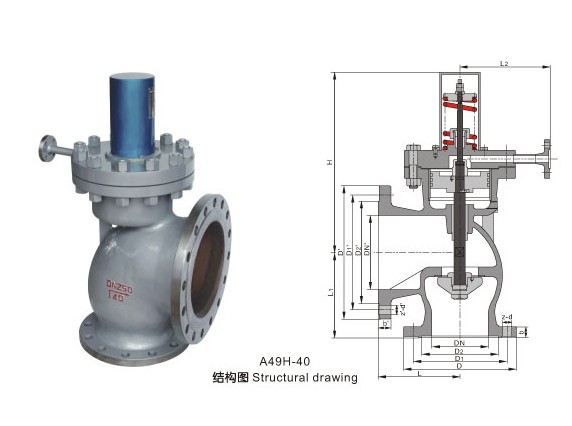

A49H、A49Y蒸汽主安全閥結構:(圖)
A49H、A49Y蒸汽主安全閥外觀尺寸:
公稱通徑 |
L |
L1 |
L2 |
H |
DN" |
150 |
220 |
230 |
240 |
486 |
200 |
200 |
270 |
295 |
330 |
615 |
300 |
250 |
300 |
350 |
370 |
646 |
350 |
A49H、A49Y蒸汽主安全閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
