D973F電動多層次軟密封對夾蝶閥
用于介質溫度≤150℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥門雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。
D973F電動多層次軟密封對夾蝶閥特點:
1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、密封圈選用聚四氟乙烯,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
D973F電動多層次軟密封對夾蝶閥性能
公稱通徑 |
DN(mm) |
50~1200 |
||||
公稱壓力 |
PN(MPa) |
0.6 |
1 |
1.6 |
2.5 |
4 |
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6 |
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸氣、油品、酸類腐蝕性等。 |
|||||
適用溫度 |
碳鋼 :-29℃~600℃ 不銹鋼-40℃~600℃ |
D973F電動多層次軟密封對夾蝶閥零部件材料表:
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸銹鋼 |
碳不銹耐酸銹鋼 |
||
Z |
C |
P |
R |
PL |
RL |
|
閥體 |
A126-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
蝶板 |
A216-WCB |
A105 |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
閥桿 |
A182-F6 |
A182-F304 |
A182-F316 |
A182-F304L |
A181-F316L |
|
襯里 / 閥座 |
PIFE ( F4 、 PCTFE ( F48) 、 PFA (可溶性 F4 ) |
|||||
緊固銷 |
A182-F6 |
A182-F304 |
A182-F316 |
|
|
|
填料 |
PTFE ( F 4 ) |
PTFE ( F4 ) |
|
|||
填料壓蓋 |
A216-WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
支架 |
A216-WCB |
A351-CF8. |
A351-CF8 |
|||
緊固螺栓 |
A193-87 |
A193-B8M |
A193-B8M |
|||
螺母 |
A194-2H |
A194-8 |
A194-8 |

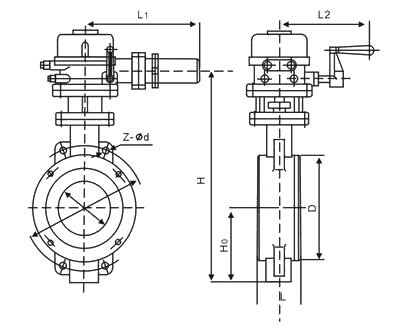

D973F電動多層次軟密封對夾蝶閥結構:(圖)
D973F電動多層次軟密封對夾蝶閥外觀尺寸:
公稱通經(DN) |
主要尺寸 |
法蘭尺寸和螺栓規格 |
|||||
1.0MPa |
1.6MPa |
||||||
L |
H3 |
H |
D1 |
4-Ф-M |
D1 |
4-Ф-M |
|
50 |
43 |
530 |
112 |
125 |
Ф18 |
125 |
Ф18 |
65 |
46 |
530 |
115 |
145 |
Ф18 |
145 |
Ф18 |
80 |
49 |
565 |
120 |
160 |
Ф18 |
160 |
Ф18 |
100 |
56 |
600 |
138 |
180 |
Ф18 |
180 |
Ф18 |
125 |
64 |
640 |
164 |
210 |
Ф18 |
210 |
Ф18 |
150 |
70 |
705 |
175 |
240 |
Ф23 |
240 |
Ф23 |
200 |
71 |
775 |
208 |
295 |
M20 |
295 |
M20 |
250 |
76 |
945 |
243 |
350 |
M20 |
355 |
M24 |
300 |
83 |
1070 |
283 |
400 |
M20 |
410 |
M24 |
350 |
92 |
1140 |
310 |
460 |
M20 |
470 |
M24 |
400 |
102 |
1210 |
340 |
515 |
M24 |
525 |
M27 |
450 |
114 |
1335 |
380 |
565 |
M24 |
585 |
M27 |
500 |
127 |
1415 |
410 |
620 |
M24 |
650 |
M30 |
600 |
154 |
1605 |
470 |
725 |
M27 |
770 |
M33 |
700 |
165 |
1844 |
550 |
840 |
M27 |
840 |
M33 |
800 |
190 |
2040 |
640 |
950 |
M30 |
950 |
M36 |
900 |
203 |
2255 |
710 |
1050 |
M30 |
1050 |
M36 |
1000 |
216 |
2380 |
770 |
1160 |
M33 |
1170 |
M39 |
1200 |
254 |
2640 |
890 |
1380 |
M36 |
1390 |
M45 |
D973F電動多層次軟密封對夾蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
