閘閥 刀形閘閥

更新:2022/8/9 10:23:44??????點擊:
  • 品牌:???工開閥門
  • 型號:???PZ73H,PZ73X
  • 在線訂購
產品介紹

PZ73H,PZ73X手動刀形閘閥

其應用范圍非常廣泛,從礦山、電廠的選煤、排矸、排渣,到城市的污水處理;從水泥、造紙廠的漿液輸送,到食品、衛生、醫藥等專業管道。超薄設計的刀型閘閥以其體積小、重量輕、阻流小、不積渣,易安裝,易拆卸的優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等閥門的阻流大,占空間,易積渣,不易安裝和維修等疑難問題。因而大量的通用切斷類閥和調節型閥門被刀型閘閥取代。、

PZ73H,PZ73X手動刀形閘閥性能:

公稱壓力

PN

殼體試驗

1.5×PN

密封試驗

1.1×PN

工作溫度

橡膠≤80℃,四氟密封≤180℃,硬密封≤425℃
Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃

適用介質

糖漿、紙漿、污水、煤漿、灰、渣水混合物

PZ73H,PZ73X手動刀形閘閥技術參數:

公稱壓力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公稱通徑:DN50mm~DN2000mm NPS 2"~80"
適用溫度:-38℃~1100℃(具體溫度范圍視密封副材質和介質性質而定)
連接法蘭:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料:C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式:硬密封、軟密封
量:硬密封:D級(液體0.1×DNmm3/s);軟密封:A級(零泄漏)
配套附件:安裝法蘭

PZ73H,PZ73X手動刀形閘閥零部件材料表:

閥體、上蓋
body,upper cap

碳鋼、不銹鋼
Carbon steel,stainless steel

閥板
Valve plate

不銹鋼
Stainless steel

閥桿
Stem

不銹鋼
Stainless steel

密封圈
Seal ring

橡膠、四氟、不銹鋼、硬質合金
Rubber,PTFE,stainless steel,hard alloy

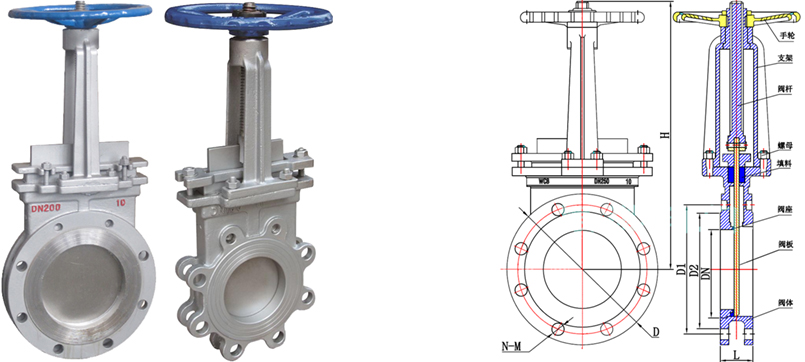

PZ73H,PZ73X手動刀形閘閥結構:(圖)


PZ73H,PZ73X手動刀形閘閥外觀尺寸:

主要外形及連接尺寸

單位Unit:mm

PN

DN

L

D

H

N-M

PN

DN

L

D

H

N-M

0.6

50

48

160

370

4-16

1.0

50

48

160

370

4-16

65

48

180

400

4-16

65

48

185

400

4-16

80

50

195

440

4-16

80

50

200

440

8-16

100

50

215

510

8-16

100

50

220

510

8-16

125

57

245

580

8-16

125

57

250

580

8-16

150

57

280

690

8-20

150

57

285

690

8-20

200

70

335

800

8-20

200

70

340

800

12-20

250

70

390

960

12-20

250

70

405

960

12-22

300

76

440

1200

12-20

300

76

460

1200

12-22

350

76

500

1360

16-20

350

76

520

1360

16-22

400

89

565

1550

16-22

400

89

580

1550

16-27

450

89

615

1700

20-22

450

89

640

1700

20-27

500

114

670

1900

20-22

500

114

715

1900

20-30

600

114

780

2400

20-27

600

114

840

2400

20-36

700

130

895

2600

24-27

700

130

910

2600

24-36

800

130

1010

2700

24-30

800

130

1025

2700

24-36

900

140

1110

3100

28-30

900

140

1125

3100

28-36

1000

216

1220

3600

28-30

1000

216

1255

3600

28-42

1200

254

1450

4300

32-36

1200

254

1485

4300

32-48

PZ73H,PZ73X手動刀形閘閥維護保養:

1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。

2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。

3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。

4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。

5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。

6、應對閥門的密封性能進行試驗,確保其性能。

7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。

8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。

9、填料壓蓋不允許歪斜或無預緊間隙。

10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。

11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。

12、保溫夾套應無凹陷、裂紋。

13、運行中的閥門,避免對其敲打,或者支撐重物等。

其它需知,敬請來電13671965985咨詢,全天侯為您服務!

定貨需知:(備有表格請?zhí)峁┼]箱)

1. 訂貨前請仔細了解產品手冊。

2. 清楚標明產品名稱,型號,材質。

3. 標明現場工況:介質,溫度,環境要求。

4. 產品連接方式,啟閉操作方式。

5. 定制數量,恰談時確定的樣圖(L/H)。

收貨單位,收貨人,地址,收驗時間,聯電話。
