Q41F-ZL鋁合金球閥
采用鋁合金殼體,不銹鋼球芯,具有材料配制合理結構緊湊,重量輕,體積小,使用方便等優點,設有限位和加鎖裝置,安全可靠。廣泛用于非腐蝕性液體輸送管道開閉控制(如油罐車,加油站等)調整:旋轉法蘭內密封座可調整板桿輕重和消除滲漏,當密封環與球面封部位有損傷時,要修正其密封面或者更換。
Q41F-ZL鋁合金球閥特點:
1、鋁合金球閥設有方法蘭連接跟圓法蘭連接,滿足不同管道需求。
2、采用鋁合金殼體,具有結構緊湊,重量輕,體積小。
3、結構緊湊,設有限位和加鎖裝置,旋轉法蘭內密封座可調整扳桿輕重和消除滲漏。

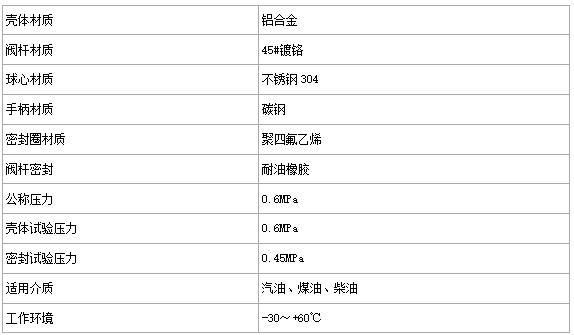

Q41F-ZL鋁合金球閥零部件材料表:

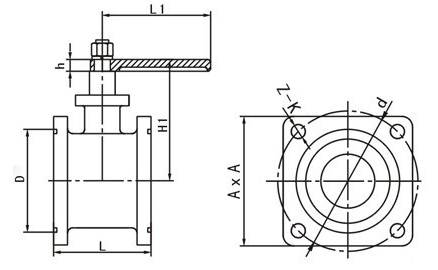

Q41F-ZL鋁合金球閥結構:(圖)
Q41F-ZL鋁合金球閥外觀尺寸:
公稱口徑 |
外形連接尺寸 |
||||
L |
A |
d |
D |
Z-K |
|
DN50 |
86 |
120 |
130 |
96 |
4-12 |
DN65 |
115 |
140 |
155 |
120 |
4-14 |
DN80 |
130 |
150 |
162 |
135 |
4-14 |
DN100 |
155 |
180 |
195 |
166 |
4-14 |
Q41F-ZL鋁合金球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
