EDRV動態平衡電動調節閥
是動態平衡與電動調節一體化的產品,主要適用于暖通空調系統末端空調設備(如空調箱、新風機組、空氣處理機)的溫度控制,通過配置智能模塊控制裝置,可方便的對各環路的流量、溫度進行自動控制,實現合理利用能量,節能降耗,智能化管理。應用此閥使末端設備只受標準控制信號的影響,而不受系統壓力波動的影響,使系統調節更穩定、更節能,特別適用于系統負荷變化較大的變流量系統中。
EDRV動態平衡電動調節閥特點:
1.驅動器為直行程,互換性好。
2.流量特性曲線:線/等百分比
3.流量誤差≤5%
4.工作溫度:0--150℃
EDRV動態平衡電動調節閥性能:
閥門形式 |
型號 |
規格 |
壓差范圍( KPa ) |
流量范圍(m3/h) |
工作壓力 |
流量誤差 |
流體溫度 |
二通 |
EDRV1 |
DN25 |
30~300 |
0.2~2.9 |
PN16 |
5% |
0~100℃ |
EDRV2 |
DN32 |
30~300 |
0.5~4.7 |
||||
EDRV3 |
DN40 |
30~300 |
1~7.7 |
||||
EDRV4 |
DN50 |
30~300 |
2~12.1 |
||||
EDRV5 |
DN65 |
30~300 |
3~20.4 |
||||
EDRV6 |
DN80 |
30~300 |
5~30.8 |
||||
EDRV7 |
DN100 |
30~300 |
10~45.3 |
||||
EDRV8 |
DN125 |
30~300 |
15~70.7 |
||||
EDRV9 |
DN150 |
30~300 |
20~101.8 |
||||
EDRV10 |
DN150 |
40~400 |
30~110 |

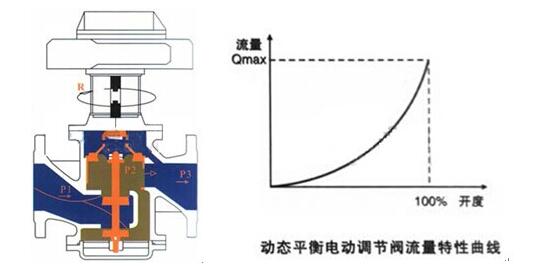

EDRV動態平衡電動調節閥結構:(圖)
EDRV動態平衡電動調節閥外觀尺寸:
閥門形式 |
型號 |
規格 |
外形尺寸 |
||
長(L) |
下高(H2) |
上高(H1) |
|||
|
EDRV1 |
DN25 |
160 |
70 |
265 |
EDRV2 |
DN32 |
180 |
100 |
275 |
|
EDRV3 |
DN40 |
200 |
110 |
285 |
|
EDRV4 |
DN50 |
230 |
120 |
290 |
|
EDRV5 |
DN65 |
290 |
124 |
339 |
|
EDRV6 |
DN80 |
310 |
150 |
348 |
|
EDRV7 |
DN100 |
350 |
158 |
357 |
|
EDRV8 |
DN125 |
400 |
193 |
379 |
|
EDRV9 |
DN150 |
480 |
193 |
379 |
|
EDRV10 |
DN150 |
480 |
193 |
379 |
EDRV動態平衡電動調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
