產品介紹
Z641T-10 型氣動楔式閘閥
氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為銅合金，公稱壓力 PN10，閥體材料為灰鑄鐵的閘閥。
Z641T-10 型氣動楔式閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用介質 |
適用溫度/℃ |
|
Z641T-10 |
10 |
1.0 |
水、油品等 |
≤200 |
Z641T-10 型氣動楔式閘閥零部件材料表：
|
型號 |
材料 |
||||
|
閥體、閥蓋 |
閘板 |
閥體密封圈 |
閥桿 |
填料 |
|
|
Z641T-10 |
灰鑄鐵 |
灰鑄鐵堆焊或鑲銅合金 |
堆焊銅合金 |
鉻不銹鋼 |
石棉石墨盤根 |

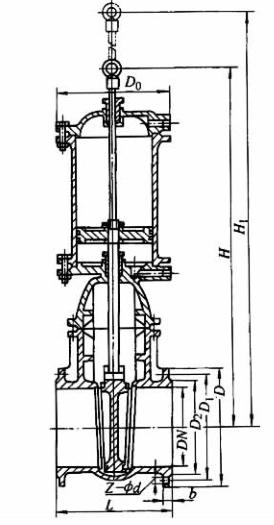

Z641T-10 型氣動楔式閘閥結構：（圖）
Z641T-10 型氣動楔式閘閥外觀尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
重量/kg |
|
100 |
230 |
215 |
180 |
155 |
22 |
8×Φ18 |
770 |
880 |
130 |
|
150 |
280 |
280 |
240 |
210 |
24 |
8×Φ23 |
940 |
1100 |
200 |
|
200 |
330 |
335 |
295 |
265 |
26 |
8×Φ23 |
1130 |
1350 |
260 |
|
250 |
380 |
390 |
350 |
320 |
28 |
12×Φ23 |
1290 |
1555 |
290 |
|
300 |
420 |
440 |
400 |
368 |
28 |
12×Φ23 |
1460 |
1780 |
380 |
|
350 |
450 |
500 |
460 |
428 |
30 |
16×Φ23 |
1580 |
1950 |
600 |
|
400 |
480 |
565 |
515 |
482 |
32 |
16×Φ25 |
1790 |
2210 |
900 |
|
450 |
510 |
615 |
565 |
532 |
32 |
20×Φ25 |
1940 |
2415 |
1150 |
|
500 |
540 |
670 |
620 |
585 |
34 |
20×Φ25 |
2155 |
2680 |
1500 |
|
600 |
600 |
780 |
725 |
685 |
36 |
20×Φ30 |
2355 |
2880 |
1800 |
|
700 |
660 |
890 |
840 |
800 |
40 |
24×Φ30 |
2810 |
3560 |
2500 |
Z641T-10 型氣動楔式閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
