ZJHY型氣動薄膜精小型小流量調節閥
是專門針對小流量調節而開發的小口徑調節閥。閥體采用螺紋連接,具有體積小、重量輕、安裝、維護方便等優點。調節不 干凈介質時,應針對其節流間隙小的問題,注意預防堵卡現象的發生。它適用于液體、蒸汽等 介質的注流量調節場合。
ZJHY型氣動薄膜精小型小流量調節閥特點:
泄漏率:Ⅵ 級,小于額定流量的10-4
回差 :不帶定位器,小于全行程的3%; 帶定位器,小于全行程的1%
基本誤差:不帶定位器,小于全行程的±5%; 帶定位器, 小于全行程的±1%
死區:不帶定位器 ,小于全行程的3%;帶定位器,小于全行程的1%注:測試使用填料為聚四氟乙烯填料。
ZJHY型氣動薄膜精小型小流量調節閥技術參數:
公稱通徑 |
G1/2 |
G3/4 |
||||||
閥座直徑 |
1.5* |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
流量系數Kv |
0.0025 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
可調范圍 |
30:1 |
|||||||
公稱壓力 |
標準產品1.6 4.0 6.4、10MPa |
|||||||
閥芯形式 |
單座柱塞型閥芯 |
|||||||
流量特性 |
直線 |
|||||||
作用形式 |
氣開式、氣關式 |
|||||||
工作溫度 |
普通型-40~230℃,散熱片型230~450℃,特殊訂貨450~600℃ |
|||||||
法蘭標準 |
符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
|||||||
執行機構 |
ZHA/B型多彈簧氣動薄膜執行機構 |
|||||||
可配附件 |
定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等 |
ZJHY型氣動薄膜精小型小流量調節閥結構:(圖)

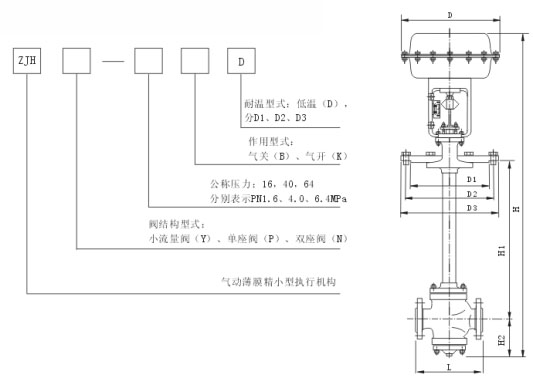

ZJHY型氣動薄膜精小型小流量調節閥外觀尺寸:
公通徑 |
G1/2 |
G3/4 |
連接長度 L(mm) |
92 |
92 |
高度 H(mm) |
370 |
370 |
H1(mm) |
30 |
30 |
執行器寬 D(mm) |
230 |
230 |
重量(KG) |
18 |
18 |
ZJHY型氣動薄膜精小型小流量調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
