閘閥 陶瓷刀型閘閥
更新：2022/8/9 10:40:41??????點擊：
- 品牌：???工開閥門
- 型號：???PZ73TC
產品介紹
PZ73TC陶瓷刀型閘閥
應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。超薄設計的刀型閘閥以其體積小、重量輕、阻流小、不積渣，易安裝，易拆卸的優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等閥門的阻流大，占空間，易積渣，不易安裝和維修等疑難問題。因而大量的通用切斷類閥和調節型閥門被刀型閘閥取代。
PZ73TC陶瓷刀型閘閥特點：
1、密封面材料：結構陶瓷或超硬表面合金材料二種。
PZ73TC陶瓷刀型閘閥性能：
公稱壓力
PN
殼體試驗
1.5×PN
密封試驗
1.1×PN
工作溫度
陶瓷硬密封≤550℃
適用介質
糖漿、紙漿、污水、煤漿、灰、渣水混合物
PZ73TC陶瓷刀型閘閥制造標準：
設計制造Design and manufacture： JB/T8691-1998
PZ73TC陶瓷刀型閘閥零部件材料表：
閥體、上蓋
碳鋼、不銹鋼
閥板
不銹鋼
閥桿
不銹鋼
密封圈
陶瓷、不銹鋼、硬質合金

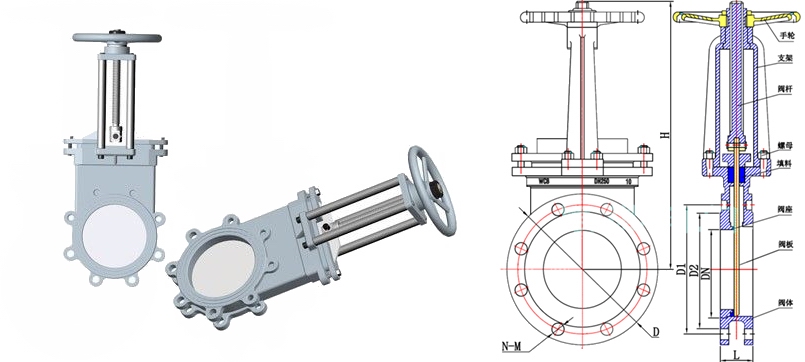

PZ73TC陶瓷刀型閘閥結構：（圖）
PZ73TC陶瓷刀型閘閥外觀尺寸：
主要外形及連接尺寸Profile and connection dimension
單位Unit:mm
PN
DN
L
D
H
N-M
PN
DN
L
D
H
N-M
0.6
50
48
160
370
4-16
1.0
50
48
160
370
4-16
65
48
180
400
4-16
65
48
185
400
4-16
80
50
195
440
4-16
80
50
200
440
8-16
100
50
215
510
8-16
100
50
220
510
8-16
125
57
245
580
8-16
125
57
250
580
8-16
150
57
280
690
8-20
150
57
285
690
8-20
200
70
335
800
8-20
200
70
340
800
12-20
250
70
390
960
12-20
250
70
405
960
12-22
300
76
440
1200
12-20
300
76
460
1200
12-22
350
76
500
1360
16-20
350
76
520
1360
16-22
400
89
565
1550
16-22
400
89
580
1550
16-27
450
89
615
1700
20-22
450
89
640
1700
20-27
500
114
670
1900
20-22
500
114
715
1900
20-30
600
114
780
2400
20-27
600
114
840
2400
20-36
700
130
895
2600
24-27
700
130
910
2600
24-36
800
130
1010
2700
24-30
800
130
1025
2700
24-36
900
140
1110
3100
28-30
900
140
1125
3100
28-36
1000
216
1220
3600
28-30
1000
216
1255
3600
28-42
1200
254
1450
4300
32-36
1200
254
1485
4300
32-48
PZ73TC陶瓷刀型閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
2、適用于煤渣，灰渣等氣、固混合介質，閘板、閥座和流道部位采用了結構陶瓷材料制造，耐磨損，長壽命。
3、密封性能優越，并可進行密封面修復。
4、進口閥座可作刮灰板，即使在落灰情況下也關閉自如。
5、閥體腔體結構徹底避免了卡阻、積灰的問題。
6、驅動方式：手動、氣動和電動等。
法蘭連接Flange connection： GB/T9113.1-2000 JB/T79-94
結構長度Stuctural length： GB/T15188.2-94
試驗驗收Testing and acceptance： GB/T13927-92
