球閥 氣動兩片式球閥
更新：2022/8/12 13:36:33??????點擊：
- 品牌：???工開閥門
- 型號：???Q611F
產品介紹
Q611F氣動兩片式球閥
由氣動執行器與兩片式球閥組成，利用壓縮空氣作為能源，接受氣動信號或電氣定位器等附件信號進行工作，具有結構簡單、操作方便等優點。提高了使用壽命，氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動，廣泛應用于生產過程自動控制系統中的調節或開關操作場合.
Q611F氣動兩片式球閥特點：
1、氣動兩片式球閥由仿意大利AT氣動執行機構和Q11F球閥組成。
2、可選配限位開關，空氣過濾減壓閥、手輪機構，電磁閥。
3、氣動執行器采用鋁合金擠出工藝制作，表面采用硬化處理，外觀美觀，有利于安裝，運輸。
4、采用精密壓鑄工藝制作的鋁合金活塞，保證了雙活塞精確的對稱，并配合高質量的O型環和導向閥，可的供很高的扭矩輸入與氣壓比，雙導軌和活塞設計保證了輸出扭矩的恒定。
5、活塞導向帶采用大接觸面積，自潤滑設計高強度材料保證了低摩擦，正常使用壽命可達100萬次！
6、閥體設計，鑄造均采用臺灣的先進工藝，具有結構合理。能達到氣泡級密封，啟閉力矩小，使用壽命長。
7、閥體與閥桿之間帶防靜電裝置，閥桿防爆出裝置設計，可適用多種惡劣場合選型。造型美觀，質量可靠等優點。
Q611F氣動兩片式球閥技術參數：
|
閥體形式 |
內螺紋精鑄閥體 |
|
公稱通徑 |
DN6～100mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
|
連接形式 |
管螺紋(G)、錐螺紋(NPT) |
|
閥蓋形式 |
一體式 |
|
壓蓋型式 |
壓帽擰緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
Q611F氣動兩片式球閥零部件材料表：
|
1 |
左閥體 |
WCB、CF8、CF8M、CF3M |
|
2 |
閥座 |
PEFE、PPL、304、316 |
|
3 |
球體 |
WCB、CF8、CF8M、CF3M |
|
4 |
密封圈 |
PTFE/金屬石墨纏繞墊片 |
|
5 |
右閥體(中閥體) |
WCB、CF8、CF8M、CF3M |
|
6 |
閥桿 |
2Cr13304、316、316L |
|
7 |
填料壓蓋 |
WCB、CF8、CF8M、CF3M |

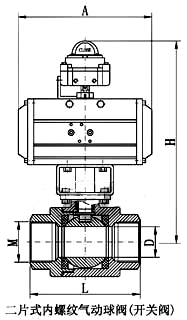

Q611F氣動兩片式球閥結構：（圖）
Q611F氣動兩片式球閥外觀尺寸：
|
公稱通徑 |
內螺紋連接 |
|||||
|
mm |
inch |
D |
L |
H |
G |
A |
|
10 |
3/8 |
10 |
60 |
157 |
3/8″ |
140 |
|
15 |
1/2 |
15 |
75 |
168 |
1/2″ |
140 |
|
20 |
3/4 |
20 |
80 |
170 |
3/4″ |
140 |
|
25 |
1 |
25 |
90 |
180 |
1″ |
140 |
|
32 |
11/4 |
32 |
110 |
185 |
11/4″ |
164 |
|
40 |
11/2 |
38 |
125 |
200 |
11/2″ |
164 |
|
50 |
2 |
50 |
144 |
210 |
2″ |
190 |
|
65 |
21/2 |
64 |
186 |
230 |
21/2″ |
210 |
|
80 |
3 |
78 |
206 |
250 |
3″ |
247 |
|
100 |
4 |
98 |
240 |
270 |
4″ |
247 |
Q611F氣動兩片式球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
